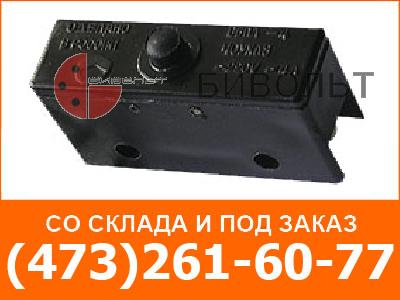

Микровыключатели Серия ВБПЛ4

НАЗНАЧЕНИЕ

Выключатель блокировочный путевой для лифтов предназначен для управления цепями переменного тока напряжением до 220 В частотой 50…60 Гц, постоянного тока напряжением до 220 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта и для контроля состояния механизмов оборудования.

Габаритные размеры и схема
электрическая

Микровыключатель имеет гальванически разделенный контактный мостик, отвечающий повышенным требованиям безопасности, предъявляемых Гостехнадзором к микровыключателям устанавливаемых в лифтах и другом оборудовании.

Структура условного обозначения

ВБПЛ Х ХХ.ХХХХ
Х- 4 выключателя полумгновенного действия
ХХ - 40 условное обозначение степеней защиты IP40 по ГОСТ 14254 - 69
ХХХХ - УХЛЗ,ТЗ климатическое исполнение ГОСТ 15150-69

Условия эксплуатации:

   Номинальные значения климатических факторов внешней среды - по ГОСТ 15543.1 и ГОСТ 15150, при этом:
- высота над уровнем моря не более 2000 м;
- температура окружающей среды от -40^oС до до +55^oС;
- относительная влажность при +20^oС 80%.
    По условиям эксплуатации в части коррозийной активности атмосферы соответствует группам условий эксплутации металлических деталей по ГОСТ 15150-69;
3 для климатического исполнения УХЛ и 5 для исполнения Т.
Тип атмосферы II.
Степень загрязнения микросреды по ГОСТ Р 50030.5.1 -3
   Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Степень защиты по ГОСТ 14255 - 69		Со стороны привода I P40 Со стороны контактных выводов I P00
Механическая износостойкость, цикл		10 • 10 ⁶
Электрическая износостойкость, цикл		1•10⁶
Время срабатывания, м С		40
Номинальное напряжение изоляции, В		300
Номинальный тепловой ток, А		4
Номинальный кратковременно допустимый ток, Р1,в течение 1 сек., A		100
Номинальное рабочее напряжение, В	при переменном токе 50…60 Гц категория применения АС 14	24; 110; 220
	при постоянном токе, категория применения DC - 13	24; 110; 220
Номинальный рабочий ток, А	Переменный	2,5; 1,4; 1,0
	Постоянный	0,46; 0,40; 0,20
Присоединение к контактным выводам проводников суммарным сечением, мм²		один - медный до 2,5 алюминиевый один или два до 2,5
		двух: медный от 0,5 до 1,5
Величина прутящего момента воздействующего на выводы, Нм Не более		1,2
Срок гарантии		2 года

Значение ходов контактного элемента

Рабочий ход, мм	Дополнительный ход, мм	Дифферен- циальный ход, мм	Усилие срабатывания, Н
1,1 ± 0,3	не менее 1,5	не более 0,6	от 2 до 3

Пример записи обозначения выключателя при заказе:
Микровыключатель ВБПЛ4-401 УХЛ3. ТУ 3428-008-03964945-01
