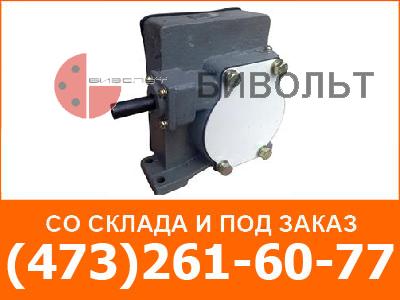

Конечные выключатели ВУ-150, ВУ-250
Структура условного обозначения
ВУ-ХХХМ Х2:
ВУ - характер привода (вращающимися частями механизмов);
Х - количество комутируемых цепей: 1 - одна, 2 - две;
ХХ - передаточное число редуктор (1:50);
М - индекс модернизации;
Х2 - климатическое исполнение (У)
Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов.
Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Исполнение выключателей ВУ-150А, ВУ-150М и ВУ-250А, ВУ-250М - защищенное.
В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор.
Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом.
Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага.
Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.
Техническое описание выключателей ВУ-150М, ВУ-250М
Исполнение выключателей:
ВУ-150МУ2 - защищенное, коммутирует одну электрическую цепь;
ВУ-250МУ2 - защищенное, коммутирует две электрические цепи.
Технические характеристики:
|
Наименование параметра
|
ВУ-150А, ВУ-250А
|
ВУ-150М, ВУ-250М
|
|
Напряжение работы выключателя, В
|
не более 500
|
не более 500
|
|
Длительный ток
|
20
|
10
|
|
Включаемый ток
|
100
|
50
|
|
Разрываемый ток при индуктивной нагрузке, А:
|
|
|
|
при постоянном токе:
|
|
|
|
110 В
|
2,5
|
2,5
|
|
220В
|
1,6
|
1,6
|
|
440В
|
0,6
|
0,6
|
|
при переменном токе до 500 В
|
20
|
10
|
|
Передаточное отношение редуктора
|
1:50
|
1:50
|
|
Масса выключателей, кг:
|
|
|
|
ВУ-150
|
6
|
1,4
|
|
ВУ-250
|
8,2
|
1,5
|
