Описание

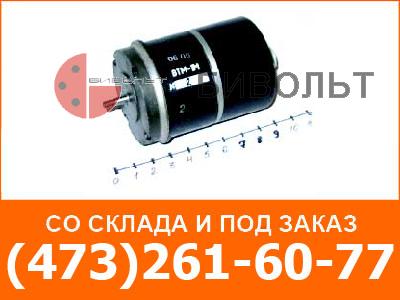

Трансформатор вращающийся ВТМ-1М

Трансформаторы ВТМ-1М вращающиеся служат в качестве элементов, преобразующих угол поворота какого-либо элемента в электрический сигнал, амплитуда которого пропорциональна либо синусу угла поворота, либо косинусу, либо самому углу, частота сигнала равна частоте питающей сети. Все вращающиеся трансформаторы имеют на статоре и на роторе по две распределённых обмотки, магнитные оси которых расположены в пространстве под углом 90° относительно друг друга.

Питание трансформатора вращающегося ВТМ-1М подаётся в обмотку, расположенную на том узле, который имеет 20 пазов. У вращающихся трансформаторов большого габарита таким узлом является ротор, а у трансформаторов малого габарита - статор.

Для удобства подключения в схемах, некоторые вращающиеся трансформаторы имеют выводы от средних точек обмоток. Эти машины могут быть применены в счётно-решающих устройствах и для создания высокоточных систем электрической синхронной связи в трансформаторном режиме.

Все выпускаемые вращающиеся трансформаторы предназначены для применения в условиях изменения температуры в широких пределах и значительных механических нагрузок.

Вращающийся трансформатор ВТМ-1М бесконтактный, встраиваемого исполнения предназначен для работы в качестве датчика углового положения.

Технические характеристики:
