АНАЛОГ БЕЛИМО BLE-230A, BLE-230A
- Двухпозиционный привод (открыто/закрыто) 220В
- Двухпроводное управление
- Встроенные концевые переключатели
Применение.
Электроприводы типа ВЕ 230 применяются для противопожарных клапанов систем вентиляции зданий и сооружений. Тип привода, а также их количество определяется размерами проходного сечения клапана.
Принцип действия.
Электропривод находится под напряжением только во время рабочего цикла (открыто/закрыто). В режиме ожидания управляющего сигнала потребляемая мощность равна нулю (электропривод обесточен).
Сигнализация положений.
Привод ВЕ 230 содержит два фиксированных микропереключателя для сигнализации конечных положений.
Ручное управление.
Нажав кнопку на корпусе электропривода, можно кратковременно или продолжительно управлять приводом вручную.
Режим работы.
Режим работы электроприводов по ГОСТ 183-74 продолжительный (S1) или повторно-кратковременый с продолжительностью включения (ПВ) 60%.
Монтаж.
Электропривод легко устанавливается на ось створки клапана с помощью универсального крепежного хомута и закрепляется специальным фиксатором.

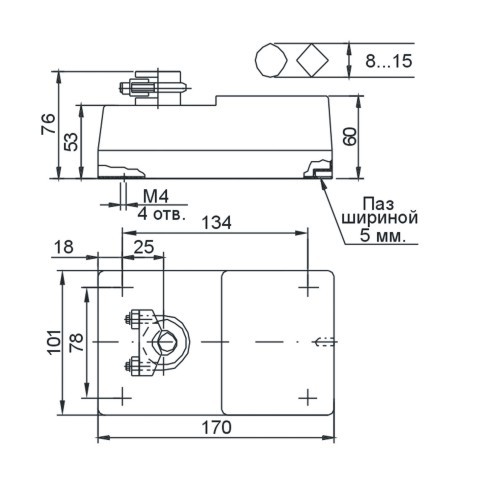

Размеры.
|
Наименование |
ВЕ 230-8-0,5 |
ВЕ 230-20-0,2 |
ВЕ 230-30-0,1 |
BLE-230A |
BE-230A |
|
Номинальное напряжение, В |
220 |
230 |
|||
|
Диапазон номинального напряжения, В~ |
198...253 |
198...253 |
|||
|
Потребляемая мощность, ВА |
22 |
12 |
15 |
||
|
Соединительный кабель: |
|
|
|||
|
Точки переключения, град |
0, 90 |
3, 87 |
|||
|
Направление поворота |
Выбирается переключением контактов (1-2), (1-3) |
Выбирается установкой L/R |
|||
|
Крутящий момент, Нм |
8 |
20 |
30 |
15 |
40 |
|
Угол поворота, град |
92 |
Макс 100 (включая дополнительных 5 в конечных положениях) |
|||
|
Время поворота (на мах угол), с |
30 |
75 |
150 |
30 |
60 |
|
Индикация положения |
Механическая - указатель |
Механическая - указатель |
|||
|
Класс защиты |
0 (по ГОСТ 12.2.007.0-75) |
II (все изолировано) |
|||
|
Степень защиты корпуса |
IP 20 (по ГОСТ 17494-87) |
IP54 |
|||
|
Вид климатического исполнения |
УХЛ 4, УХЛ О4, У3, Т3 по ГОСТ 15150-69 |
|
|||
|
Уровень шума, дБ |
Мах 45 |
Макс 62 |
|||
|
Техобслуживание |
Не требуется |
Не требуется |
|||
|
Вес, не более, г |
1700 |
~1700 |
2700 |
||

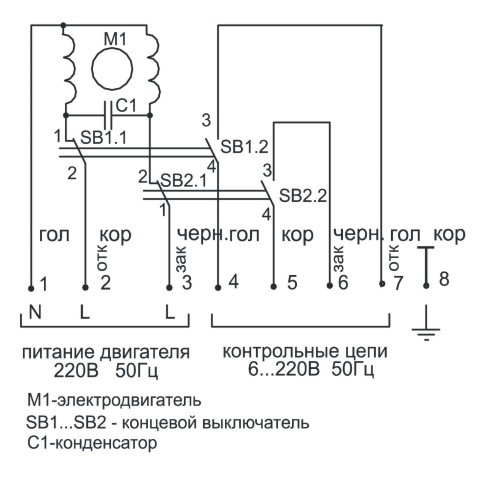

Схема электрических соединений
