Устройство типа УСЗ 2/2 предназначено для сигнализации при однофазных замыканиях на землю в кабельных сетях 6-10 кВ с компенсированной нейтралью при использовании кабельных трансформаторов тока нулевой последовательности (ТТНП) типов ТЗЛ, ТЗ, ТФ и др.
Условия эксплуатации:Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 40 °С до + 55 °С.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
Степень защиты оболочки устройства IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
УСЗ 2/2 Х4
У - устройство;
С - сигнализации;
З - замыканий;
2/2 - номер конструктивной модификации;
Х4 - климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.
Номинальное напряжение питания (Uпит.ном.) - 110, 220 В.
Ток срабатывания устройства (3Io) на входе ТТНП при Uпит.ном и температуре окружающей среды + 20 °С приведен в таблице 1 с допустимым отклонением ± 30 % для диапазона частот от 150 до 650 Гц.
|
Уставка, А |
Ток срабатывания, А, на частотах, Hz | ||||||
|
|
50 |
150 |
250 |
350 |
550 |
650 |
2000 |
|
25 |
>= 5,0 |
1,27 |
0,71 |
0,57 |
0,49 |
0,47 |
>= 2,0 |
|
50 |
>= 10 |
2,43 |
1,44 |
1,17 |
0,98 |
0,95 |
>= 3,2 |
|
100 |
>= 20 |
5,07 |
2,79 |
2,28 |
1,94 |
1,89 |
>= 6,5 |
|
250 |
|
12,38 |
7,25 |
5,88 |
4,92 |
4,85 |
>= 16 |
|
Выдержка времени при пятикратном токе срабатывания, ms, не менее |
40 | |
|
Изменение тока срабатывания при изменении напряжения питания на ±20 % от номинального значения на частотах от 150 до 650 Hz, %, не более |
± 25 | |
|
Ток термической стойкости устройства при Uпит.ном в течение 1 s, А |
26 | |
|
Длительно допустимый ток (на входе ТТНП) при Uпит.ном. и f = 50 Hz, А |
30 | |
|
Выходные контакты |
1 переключающий | |
|
Коммутационная способность контактов устройства при напряжении от 24 до 250 V или токе не более 2 А: |
| |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W |
50 | |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA |
300 | |
|
Коммутационная износостойкость, циклы ВО |
1250 | |
|
Потребляемая мощность в цепи постоянного тока в нормальном режиме, W, не более: |
| |
|
- при номинальном напряжении питания 110 V |
3 | |
|
- при номинальном напряжении питания 220 V |
6,5 | |
|
Конструктивное исполнение по способу присоединения внешних проводников:
|
переднее, заднее (винтом или шпилькой) | |
|
Габаритные размеры, mm, не более |
116 х 147 х 180 | |
|
Масса, кg, не более |
1,1 | |

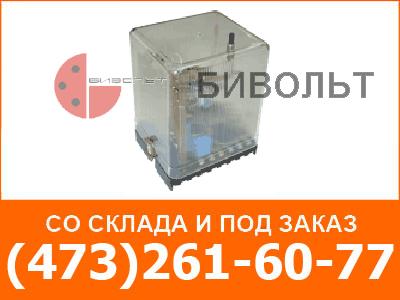

Конструкция:
Устройство выполнено с использованием современной микроэлектронной базы.
Элементы схемы установлены на печатной плате.
Устройство размещено в унифицированном корпусе.
