Трансформаторы ТОТШ 0,66 предназначены для передачи сигнала тока устройствам релейной защиты, автоматики и управления в установках переменного тока.
Климатическое исполнение и категория размещения по ГОСТ 15150-69-У3. Трансформаторы предназначены для работы в следующих условиях:
Номинальное напряжение, кВ | 0,66 |
Номинальная частота, Гц | 50 |
Номинальный первичный ток, А | 100, 150, 200, 300, 400 |
Номинальный вторичный ток, А | 5 |
Номинальный класс точности | 10Р по ГОСТ 7746-89 |
Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8 (индукт) на номинальные первичные токи, ВА:
100, 150 А 200, 300, 400 А |
3 5 |
Номинальная предельная кратность на номинальные первичные токи, не менее:
100 А 150, 200, 300, 400 А |
2,5 3 |
Габаритные размеры, мм | 48х75х92 |
Масса, кг, не более | 0,7 |

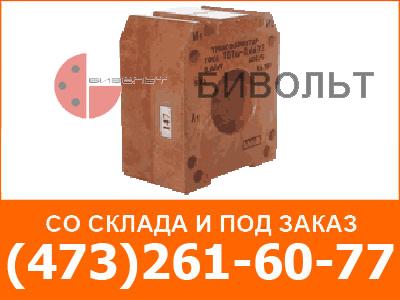

Вторичная обмотка намотана на тороидальный магнитопровод и смонтирована в электроизоляционном корпусе. Роль первичной обмотки выполняет шина электрического устройства, проходящая через внутреннее окно трансформатора.
ТОТШ -0,66-Х-10Р- Х/5 У3
ТОТШ - трансформатор тока, конструктивное исполнение "опорное", изоляция "твердая", "шинный"
0,66 - номинальное напряжение кВ
Х - номинальная вторичная нагрузка (3 или 5 ВА)
10 Р - класс точности по ГОСТ 7746-89
Х - номинальный первичный ток
5 - номинальный вторичный ток
У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69
НТД - БКЖИ.671 211.010 ТУ
Тип |
Номинальные данные |
Номенклатурный номер | |
первичный ток, А |
вторичная нагрузка, ВА | ||
ТОТШ-0,66-3-10Р-100/5 У3 |
100 |
3 |
09 066 100.11 |
ТОТШ-0,66-3-10Р-150/5 У3 |
150 |
3 |
09 066 150.11 |
ТОТШ-0,66-5-10Р-200/5 У3 |
200 |
5 |
09 066 200.11 |
ТОТШ-0,66-5-10Р-300/5 У3 |
300 |
5 |
09 066 300.11 |
ТОТШ- 0,66-5-10Р-400/5 У3 |
400 |
5 |
09 066 400.11 |
