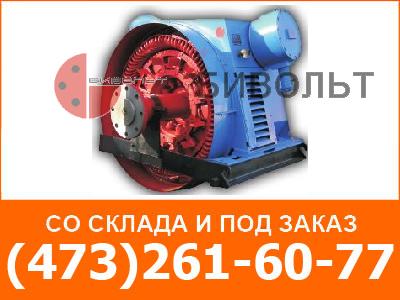

Синхронный генератор СГСБ с системой возбуждения бесщеточного типа, применяется в стационарных электростанциях в качестве основных и резервных источников электрической энергии трехфазного тока и частотой 50 Гц с приводом от двигателя внутреннего сгорания.
Генераторы комплектуются возбудительными устройствами УВГС, УВГС БД или регуляторами типа AVR (поставляются отдельно). Генераторы напряжением 0,4кВ снабжены дополнительным низковольтным устройством УКН или шкафом генераторного выключателя ШГВ. Генераторы рассчитаны на продолжительный режим работы S1.
Структура условного обозначения следующая - где (СГСБ) синхронный генератор стационарный бесщёточный, (630,900) габарит, (S, K, X, L, M) обозначение длины сердечника статора, (6, 8, 10, 12) число полюсов, (Н1, В2, В4) условное обозначение величины напряжения, (УХЛ3, УХЛ4, О4) вид климатического исполнения.
Конструктивное исполнение по способу монтажа бесщеточного возбудителя - IM 1101, IM 1305, IM 7111, IM 7311.
Конструктивное исполнение по способу монтажа cинхронной машины - IM 1101, IM 1305, IM 7115, IM 7311.
Степень защиты бесщеточного возбудителя - IP21, IP23, IP11.
Степень защиты синхронной машины - IP21, IP23, IP11, IP44.
Степень защиты УВГС, УКН - IP21.
Способ охлаждения генераторов - ICA01, ICW37A81.
Способ охлаждения устройств УВГС и УКН - воздушный (естественный).
Для генератора применяется левое направление вращения. Изоляция обмотки ротора, статора и возбудителя имеют класс нагревостойкости F. Выполнение устройства УВГС-БД - блок собранный на базе конструктивов "Евромеханика", встраиваемый в шкаф управления станцией, автоматизированной по степени 3.
Выполнение устройства ШГВ - односекционный шкаф.
Выполнение устройства УКН - трехсекционный шкаф одностороннего обслуживания.
Выполнение устройства УВГС - шкаф одностороннего обслуживания.
Устройства УВГС предназначены для обеспечения начального возбуждения синхронного генератора, статизм внешних характеристик генератора по реактивному току в границах от 0 до 8% при номинальном коэффициенте мощности, защита генератора от перенапряжений, защита от потери возбуждения, защита от короткого замыкания в роторе и обратного потока мощности, контроль и сигнализация неисправностей, измерение тепловых и электрических характеристик генератора, контроль аварийных параметров генератора и приводного двигателя. Так же включение генератора на параллельную работу методом самостоятельной синхронизации, ручной - точной синхронизации или точной - автоматической синхронизации (для генераторов с УВГСМ-2, автоматизированных по степени 2), или системой управления типа СУДГ (покупной).
Преимущества генераторов СГСБ перед аналогами, это снижение массы до 5% и технология вакуум-нагнетательной пропитки HPI обмоток эпоксидным компаундом, которая является основой изоляцией "Монолит-2". Так же к преимуществам относится оригинальная конструкция обмотки ротора, обеспечивающая повышенную надёжность.
Типоразмер |
Мощность кВт/кВА |
Напряжение, В |
Частота вращения, об/мин |
КПД, % |
Маховой момент ротора, кгс* м? |
Масса, кг |
СГСБ 630S-6 Н1 с УВГС -11-400-0,4 и УКН-400 |
400/500 |
400 |
1000 |
94,3 |
230 |
3100 |
СГСБ 630L-8 Н1 УХЛ4 с УВГСМ-1-800-0,4 и УКН-Н-800 |
800/1000 |
750 |
95,2 |
5200 |
||
СГСБ 630L-8 В2 УХЛ4 с УВГСМ-1(2)-6,3 УХЛ4 или УВГС-БД-6,3 |
6300 |
550 |
5500 |
|||
СГСБ 630М-6 Н1 УХЛ4 с УВГСM-1-1000-0,4 и УКН-Н-1000 (или ШГВ-1000) или |
1000/1250 |
400 |
1000 |
96 |
500 |
4900 |
СГСБ 630М-6 В2 УХЛ4 с УВГСM-1-1000-6,3 УХЛ4 или УВГС-БД-6,3 |
6300 |
95,9 |
5100 |
|||
СГСБ 900К-12 Н1 УХЛ4 с УВГСM-1-1000-0,4 и УКН-Н-1000 (или ШГВ-1000) или |
400 |
500 |
95,4 |
2010 |
7400 |
|
СГСБ 900К-12 В2 УХЛ4 с УВГСM-1-1000-6,3 или УВГС-БД-6,3 |
6300 |
95,2 |
7200 |
|||
СГСБ 900К-12 В4 УХЛ4 с УВГСM-1-1000-10,5 или УВГС-БД-10,5 |
10500 |
2050 |
740 |
|||
СГСБ 900L-8В4 УХЛ3 с УВГС-К-1600-10,5 УХЛ3 |
1600/2000 |
10500 |
750 |
95,5 |
2100 |
11500 |
СГСБ 900X-10 В2 УХЛ4 с УВГСM-1-2000-6,3 или УВГС-БД-6,3 |
2000/2500 |
6300 |
600 |
96,1 |
2335 |
11800 |
