Синхронный индукторный гидрогенератор капсульного исполнения СГИ используется в качестве источника электроэнергии трехфазного переменного тока с частотой 50 Гц на гидроэлектростанциях (стационарных) рассчитаных на потенциал малых рек и каналов. СГИ генератор работает с приводом от гидротурбины, установленной непосредственно на валу генератора.
Генераторы применяются для работы с электрической сетью параллельно, это обеспечивается управлением генератора. СГИ генератор производятся с двух-корпусной капсулой установки. Во внутреннем корпусе находится герметично встроенный генератор, а вода (энергоноситель) протекает между оболочками корпусов. Допускается правое и левое направления вращения генератора. Лопатки направляющего аппарата и турбины (углы подстройки, количество) устанавливает и выбирает проектировщик гидросооружения для конкретного объекта. В комплект гидрогенератора входит колесо турбины, колесо направляющего аппарата, турбинный обтекатель и щит управления естественный воздушный (ЩУИ).
Продолжительный режим работы - S1
Климатическое исполнение - У3
Конструктивное исполнение по монтажу - IМ9001
Степень защиты гидрогенератора - IP23
Степень защиты ЩУИ - IP21, со стороны пола IP00
Охлаждение - ICA01
Щит ЩУИ выполнен в виде двухсекционного шкафа одностороннего обслуживания и обеспечивает управление, контроль и защиту цепей генератора. Щит включает генератор и вспомогательные цепеи управления ГЭС. Он защищает генератор от токов короткого замыкания на шинах после генераторного выключателя, защищает генератор от обратного потока мощности, от перегрузок, от коротких замыканий в цепи собственных нужд, он также обеспечивает защиту установки при превышении напряжения и частоты свыше допускаемых значений. Так же ЩУИ измеряет сопротивлене изоляции цепи возбуждения и отключает установку при понижении сопротивления изоляции ниже допустимого значения. Щит ЩУИ оснащен датчиками температуры составных частей генератора.
В преимущества индукторных генераторов, перед генераторами в традиционном исполнении входят:
- компактная конструкция, низкие обороты генератора, использование потенциала малых рек и каналов;
- работоспособность при повышенных температурах и влажности;
- высокая надежность ротора при частотах вращения, во много раз превышающих номинальные, в связи с отсутствием на нем обмотки;
- вакуум - нагнетательная пропитка HPI обмоток эпоксидным компаундом, основа изоляции «Монолит-2»;
- существенно сокращаются сроки восстановления малых ГЭС или строительство новых с минимальными затратами;
- высокие эксплуатационные и энергетические показатели;
- хорошие регулировочные свойства;
- возможно изготовление генераторов в герметичной капсуле (обеспечение работоспособности при вероятном затоплении гидросооружения во время половодья);
- снижение массы и габаритов;
(СГИ) синхронный генератор индукторный, (75, 100, 110, 150) мощность - кВт, (14, 22) – число полюсов, (У3) вид климатического исполнения.
Типоразмер |
Мощность, кВт/кВА |
Напряжение, В |
Частота вращения, об/мин |
Диаметр турбины, мм |
КПД, % |
Масса, кг |
СГИ 75-22 У3 с ЩУИ 75 У3 |
75 |
400 |
273 |
1000 |
92,0 |
4900 195 |
СГИ 110-22 У3 с ЩУИ 110 У3 |
110 |
93,0 |
5400 198 |
|||
СГИ 100-14 УЗ с ЩУИ 100 УЗ |
100 |
428 |
93,3 |
4300 195 |
||
СГИ 150-14 УЗ с ЩУИ 150 УЗ |
150 |
95,5 |
5400 198 |
|||
СГИ2-100-14 У3 с ЩУИ 100 У3 |
100 |
820 |
93,3 |
5000 198 |

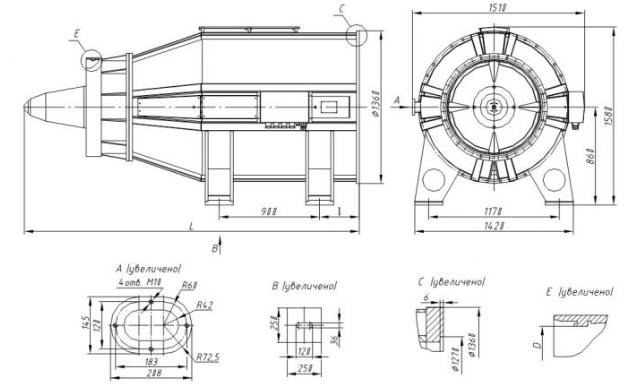

Типоразмер |
Размеры, мм |
||
D |
L |
l |
|
СГИ2-100-14 У3 |
820 |
2960 |
354 |
СГИ-100-14 У3 |
1000 |
2950 |
|
СГИ-150-14 У3 |
3240 |
644 |
|
СГИ-75-22 У3 |
2950 |
354 |
|
СГИ-110-22 У3 |
3240 |
644 |
