ГЛАВНАЯ»НВА»Реостаты»Реостаты сопротивления ползунковые

Реостаты сопротивления ползунковые РСП1
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ





Минимальная сумма покупки - 2000 руб без НДС.

Реостаты сопротивления ползунковые РСП и РСПС


Назначение реостатов



Реостаты сопротивления ползунковые серии РСП и РСПС предназначены для плавного регулирования силы тока или напряжения в электрических цепях.
Реостаты рассчитаны для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды от минус 40 до плюс 40°С;
- относительная влажность окружающей среды не более 98 % при 25°С;
- окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- отсутствие непосредственного воздействия солнечной радиации;
- вибрационные нагрузки при ускорении 0,5g с частотой 1...50 Hz;
- многократные удары при ускорении 3g с частотой 2...20 Hz;
- рабочее положение в пространстве - любое.


Технические характеристики реостатов



Регулируемое напряжение, V, не более:
переменного тока частоты 50 Hz .......................................................................................... 500
постоянного тока ................................................................................................................ 220
Усилие управления (перемещение щеточного контакта) реостатом, daN, не более................. 5
Степень защиты ................................................................................................................. IP10
Режим работы .................................................................................................................... продолжительный
Количество проводящих элементов с переменным сопротивлением:
РСП ................................................................................................................................... 1
РСПС ................................................................................................................................. 2
Значения силы допустимого тока, проходящего через реостат, сопротивления реостатов в зависимости от габарита проводящего элемента с переменным сопротивлением приведены в таблице.


Исполнение
реостата
Допустимая
сила тока, А
Сопротивление проводящего элемента в зависимости от габарита, Ом
РСП-1
РСП-2
РСПС-2
РСП-3
РСПС-3
РСП-4
1
0,26
1440
2800*
4300*
6500
2
0,35
740
1450*
2200*
3350
3
0,45
410
825*
1280*
1950
4
0,55
260
520*
800*
1200
5
0,7
180
345*
530*
800
6
0,85
125
240*
370*
560
7
1,0
95
170*
265*
400
8
1,4
50
105*
165*
250
9
1,7
30
55*
100*
150
10
2,1
20
41*
63*
95
11
2,6
15
30*
45*
70
12
3,0
10,5
22*
33*
50
13
3,4
8
17*
25*
38
14
4,0
6,5
13*
20*
30
15
4,6
---
10*
15,5*
23
16
5,0
---
8*
12,5*
19
17
5,5
---
6,8*
10,6*
16
18
6,2
---
5,5*
8,5*
13
19
7,0
---
4,5*
7*
11


Примечание:
* - для реостатов серии РСПС указанная величина сопротивления удваивается.
Отклонение от номинальных значений сопротивлений не более 20 % в сторону увеличения.

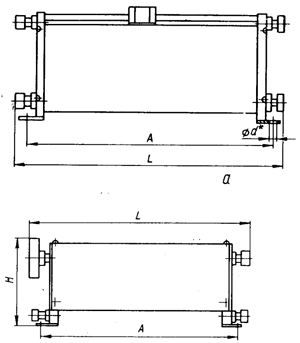

Тип реостата
L
B
H
A
A1
d
Масса, кг
РСП-1
293
64
96
266+2
32±1
4
1,22
РСП-2
293
86
126
266+2
32±1
4
2,015
РСП-3
393
86
126
366+2
32±1
4
2,6
РСП-4
533
86
126
506+2
32±1
4
3,32
РСПС-2
285
170
125
260+2
70±1
5,5
3,4
РСПС-3
385
170
125
360+2
70±1
5,5
4,8

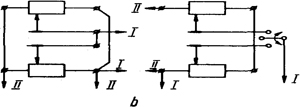

Схемы электрические включения реостатов:




                                а.



а — для регулирования тока; b — при использовании в качестве потенциометра. I — к схеме; II— к источнику питания



Посмотреть техническое описание на предыдущую продукцию: ПКУ13

Посмотреть техническое описание на следующую продукцию: РСП2
