Реле повторного включения РПВ 01 предназначено для применения в схемах трехфазного автоматического повторного включения однократного действия.
Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата.
Структура условного обозначения:
РПВ-01 Х Х4
РПВ- реле повторного включения;
01 – порядковый номер разработки
Х – исполнение реле по степени зашиты и монтажным особенностям:
3 – защищенного исполнения (IP 40) без установочного элемента с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 - защищенного исполнения (IP 40) без установочного элемента с винтовыми зажимами для выступающего монтажа с задним присоединением.
Х 4 - климатическое исполнение УХЛ или О, категория размещения “4” по ГОСТ 15150 - 69
Технические характеристики:
Номинальное напряжение оперативного тока, В, - 110 или 220
Номинальный ток удерживающей обмотки, А - 0,25; 0,5; 1; 2,5; 4
Время срабатывания в режиме быстродействующего АПВ (БАПВ), с, не более - 0,06
Диапазон выдержки времени на включение, с
Ступень регулирования, с
Выдержка времени готовности, с
Выходные контакты - 2 з
Диапазон допустимого изменения напряжения питания оперативных цепей, В - (0,8…..1,1) Uн
Способ регулировки уставки - дискретный, суммирование интервалов
Допустимая длительность протекания тока 3 Iн через токовую обмотку и последовательно включенный с ней контакт выходного реле, с не более - 5
Реле пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты - 50 Гц
Коммутационная способность контактов выходного реле при постоянной времени не более 5х10-3 с, напряжении от 24 до 250 В или токе до 0,5 А, Вт, не менее - 30
Потребляемая мощность в номинальном режиме, Вт, не более
- в режиме ожидания - 5,5
- в режиме срабатывания - 7
Коммутационная износостойкость, тыс. циклов, не менее - 12,5
Габаритные размеры, мм - 132х152х183
Масса, кг, не более - 1,5
Конструкция:

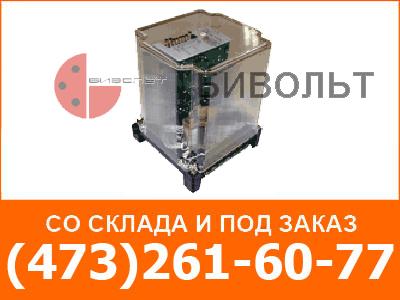

Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах "Сура" II габарита несъемного исполнения (до 2008 г). С 2008 г. реле выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.
