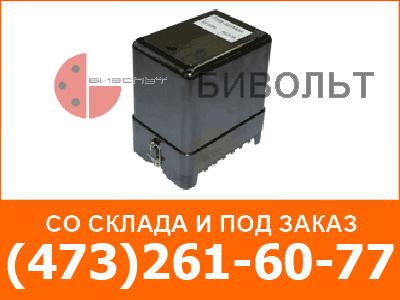

Реле промежуточные типов РП 321, РП 361 предназначены для использования в цепях переменного тока частотой 50 и 60 Гц, реле типа РП 362 - в цепях постоянного тока в качестве вспомогательного реле.
Реле РП 321, РП 361 допускают возможность включения последовательно с обмоткой электромагнита реле одного или двух (параллельно соединенных) реле указательных серии РУ 21 на номинальный ток 0,05 или 0,025 А соответственно.
Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от -40° С до +55° С; при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с ускорением не более 0,5 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Структура условного обозначения
РП X Х4
РП - реле промежуточное;
X - номер разработки (321, 361, 362);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики
|
Тип реле |
Ток срабаты-вания, А |
Номинальное напряжение, В |
Род тока |
Количество контактов и их исполнение | ||
|
пониженной мощности |
нормальной мощности |
повышенной мощности | ||||
|
|
2,5; 5 |
|
|
|
4 замыкающих или 2 замыкающих и 2 размыкающих |
|
|
РП 361 |
2 замыкающих |
|
1 переключающий без размыкания цепи | |||
|
РП 362 |
|
110, 220 |
Постоянный | |||
|
Наименование параметра |
Типы реле | ||
|
РП 321 |
РП 361 |
РП 362 | |
|
Потребляемая мощность, не более |
10 ВА при двухкратной величине тока срабатывания |
10 Вт при номинальном напряжении | |
|
Длительный ток через замкнутые контакты, А |
5 |
5 (для контактов пониженной мощности) | |
|
Напряжение срабатывания, % Uн, не более |
70 | ||
|
Напряжение возврата, % Uн, не менее |
5 | ||
|
Ток возврата, % тока срабатывания, не менее |
3 |
||
|
Время срабатывания, с, не более |
0,04 | ||
|
Габаритные размеры, мм |
98х147х151 | ||
|
Масса реле, кг |
1,1 |
1,6 |
1,6 |
|
Механическая износостойкость, циклы ВО |
12500 | ||
|
Коммутационная износостойкость, циклы ВО: |
| ||
|
- для контактов повышенной мощности |
85 | ||
Реле типов РП 321, РП 361 допускают протекание по первичной обмотке насыщающего трансформатора (при параллельном соединении секций) тока до 10 А длительно и 150 А в течение 4 с.
Обмотка реле типа РП 362 длительно выдерживает 110% номинального напряжения.
Переключающие контакты повышенной мощности реле типов РП 361, РП 362 способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ом , а при токе 50 А не более 1,5 Ом.
Коммутационная способность контактов нормальной мощности реле типов РП 321, при токе не более 2А или напряжении от 24 до 250 В мощностью: в цепях постоянного тока с индуктивной нагрузкой (t = 0,005 с) - 100 Вт; в цепях переменного тока (cos j = 0,5) - 500 ВА.
Коммутационная способность контактов пониженной мощности реле типов РП 361, РП 362: не более 50 Вт при напряжении 250 В или токе 1 А в цепи постоянного тока (t =0,005 с); 450 ВА при напряжении 250 В или токе 2 А в цепи переменного тока (cos j = 0,5).
Реле допускают переднее и заднее присоединения внешних проводников
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
