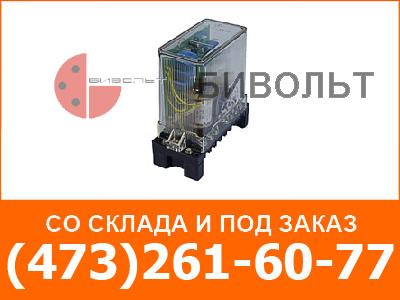

Реле промежуточные РП 16 предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации.
Диапазон рабочих температур окружающего воздуха: от -40 до +55 °С для исполнений УХЛ4 и О4;
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Структура условного обозначения.
РП ХХ - Х Х - Х4
РП - реле промежуточные
ХХ - серия 16: реле незамедленные с временем вкючения не более 30 мс;
Х - Исполнения по функциональному назначению:
1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
2 - постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока;
3 - постоянного тока с включающей катушкой напряжения и тремя удерживающими обмотками тока;
4 - постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;
5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
6 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток с нормируемыми параметрами срабатывания и возврата;
7 - переменного тока с включающей катушкой напряжения без удерживающих обмоток;
Х - Исполнения реле по монтажным особенностям:
3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х4 - Климатическое исполнение по ГОСТ15150 (УХЛ, О) и категория размещения по ГОСТ15150.
Технические характеристики
|
Тип реле |
Род тока |
Потребление при Uном. |
Номи-нальное напря-жение, В |
Количество контактов |
|||
|
4"з" |
2"з" |
4"з" |
3"з" | ||||
|
|
|
|
12 |
х |
|||
|
х |
|||||||
|
24 |
х |
||||||
|
х |
|||||||
|
48 |
х |
||||||
|
х |
|||||||
|
110 |
х |
||||||
|
х |
|||||||
|
220 |
х |
||||||
|
х |
|||||||
|
|
|
|
24 |
х |
|||
|
х |
|||||||
|
48 |
х |
||||||
|
х |
|||||||
|
110 |
х |
||||||
|
х |
|||||||
|
220 |
х |
||||||
|
х |
|||||||
|
|
|
|
100 |
х |
|||
|
х |
|||||||
|
127 |
х |
||||||
|
х |
|||||||
|
220 |
х |
||||||
|
х |
|||||||
Коммутационная способность контактов реле:
|
Род тока и характер нагрузки |
Максимальное напряжение, В |
Отключаемый ток, А |
Номинальный ток контактов, А | |
|
одним контактом |
двумя последовательно соединенными контактами | |||
|
Постоянный t <=0,02 |
26,4 |
2,65 |
5,0 |
|
|
Переменный cosj >=0,5 |
110 |
5 |
- | |
Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В, составляет 0,05 А. Реле длительно выдерживает 110% Uном.
Габаритные размеры не более 66х138х151 мм.
Масса реле не более 0,8 кг.
Конструкция
Реле выпускаются в унифицированном корпусе "СУРА" первого габарита несъемного исполнения. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75. По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.
Реле предназначены для переднего или заднего присоединения внешних проводников только винтом.
