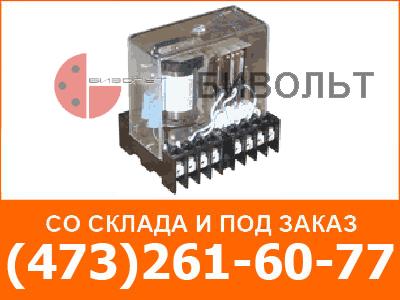

Реле промежуточные РП-16-1М используются для коммутации электрических нагрузок в цепях напряжением до 242 В постоянного и переменного тока частоты 50 и 60 Гц в схемах устройств релейной защиты, противоаварийной и системной автоматики электроэнергетических объектов, промышленной аппаратуре различного назначения и являются комплектующими изделиями.
Структура условного обозначения:
РП 16 – ХХМ Х4
РП – вид реле: реле промежуточные;
16 – обозначение серии: реле незамедленные с временем включения не более 30 ms;
Х - исполнение по функциональному назначению:
1 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
7 – переменного тока с включающей катушкой напряжения без удерживающих обмоток;
Х - исполнение реле по виду присоединения:
3 – переднее присоединение винтом;
4 – заднее присоединение винтом;
М – модернизированное;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
Технические характеристики:
| Тип реле | Род тока включающей катушки | Номинальное напряжение, В | Напряжение, В | Время срабатывания, сек, не более | Время возврата, сек, не более | Потребляемая мощность, не более | Сочетание контактов | |
|---|---|---|---|---|---|---|---|---|
| срабатывания | отпадания, не менее | |||||||
| РП-16-1М | постоянный | 220 | в диапазоне 121-154 | 66 | 0,03 | 0,05 | 3 Вт | 4з 2р |
| 2з 4р | ||||||||
| 110 | в диапазоне 67-77 | 33 | 4з 2р | |||||
| 2з 4р | ||||||||
| 48 | не более 33,6 | 14,4 | 4з 2р | |||||
| 2з 4р | ||||||||
| 24 | не более 16,8 | 7,2 | 4з 2р | |||||
| 2з 4р | ||||||||
| РП-16-7М | переменный | 380 | не более 266 | 114 | 8 ВА | 4з 2р | ||
| 2з 4р | ||||||||
| 220 | не более 154 | 66 | 4з 2р | |||||
| 2з 4р | ||||||||
| 100 | не более 70 | 30 | 4з 2р | |||||
| 2з 4р | ||||||||
| 36 | не более 25,2 | 10,8 | 4з 2р | |||||
| 2з 4р | ||||||||
| 24 | не более 16,8 | 7,2 | 4з 2р | |||||
| 2з 4р | ||||||||
Механическая износостойкость, циклов ВО:
