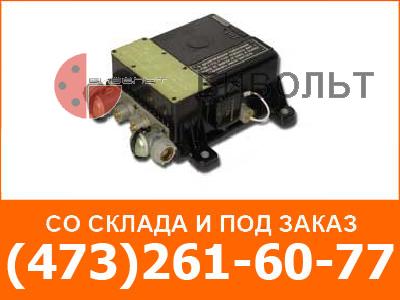

Регулятор РНТ представляет собой унифицированное устройство для работы с генераторами постоянного тока
различной мощности (до 1.5квт, 3квт, 5квт) и служит для автоматического включения генератора в сеть электрооборудования
и отключения его от сети, для поддержания напряжения генератора в заданных пределах и ограничения тока
нагрузки генератора.
Регулятор имеет в своем составе один стационарный и 2 сменных шунта.
В зависимости от количества сменных шунтов, регулятор работоспособен со следующими генераторам:
- Регулятор без сменных шунтов (РНТ-1,5), предназначен для работы совместно с генераторами Г-731 (Г-731А) и Г-732 (Г-732А), фильтром Ф-1.
- Регулятор с одним сменным шунтом (РНТ-3), предназначен для работы совместно с генераторами Г-74 (Г-74Б) и фильтром Ф-5.
- Регулятор с тремя сменными шунтами и перемычкой (РНТ-5), предназначен для работы совместно с генераторами Г-5 , Г6,5-1С и фильтром Ф-5.
- Регуляторы работают совместно с аккумуляторными батареями 6СТЭН-140М или 12СТ-70М или с другими АКБ с аналогичными техническими характеристиками.
Поддерживаемое напряжение, В |
27,5± 1 |
Наибольший ток силовой цепи, A: |
|
для РНТ-1,5 |
58 |
для РНТ-3 |
130 |
для РНТ-5 |
180 |
Наиб. регулир. ток обмотки возбужден., А |
7 |
Схема соединения: |
|
с подключенной перемычкой "корпус"- клемма "М" |
Однопроводная |
с отключенной перемычкой и подключенным к клемме "М" минусом объекта |
Двухпроводная |
Режим работы |
Длительный |
Масса, кг |
4,2 |
Габариты, мм |
101х235х250 |
