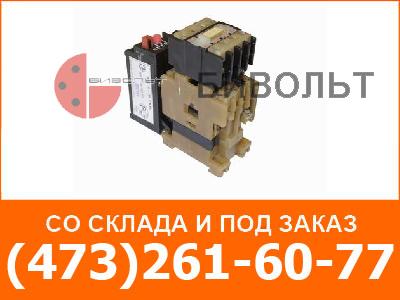

Реле-пускатели РЭП15П-0000 (в дальнейшем именуемые "пускатели") предназначены для применения в электрических установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока частоты 50 Гц и 60 Гц.
При наличии электротепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.
Пускатели, комплектуемые ограничителями перенапряжений (помехоподавляющими приставками - ОПН) пригодны для работы в системах управления с применением микропроцессорной техники.
Пускатели различают: по назначению - нереверсивные и реверсивные; по наличию защиты электродвигателя - с электротепловым реле и без электротеплового реле.
Пускатели имеют исполнения: с нормальной коммутационной износостойкостью - индекс А; с пониженной коммутационной износостойкостью - индекс Б.
Реверсивные пускатели имеют механическую блокировку, исключающую одновременное замыкание контактов обоих пускателей.
Номинальный ток контактов главной цепи - 6,3 А.
Контакты вспомогательной цепи коммутируют нагрузки при напряжениях 380-660 В переменного тока и 24-220 В постоянного тока.
Номинальный ток контактов вспомогательной цепи - 6,3 А.
Количество и исполнение контактов главной цепи - нереверсивных - 3 "З"; реверсивных - по 3 "З" на каждое направление.
Количество и исполнение контактов вспомогательной цепи, не задействованных в схеме пускателя: 1 "З"; 2 "З";3 "З";5 "З"; 2 "З" + 1 "Р";1 "З" + 2 "Р";1 "З" + 4 "Р";3 "З" + 2 "Р";4 "З" + 2 "Р".
Номинальное напряжение втягивающих кату-шек, В, переменного тока -24, 36, 40, 48, 110, 220, 230, 240, 380, 400, 415, 440, 500, 660 частоты 50 Гц; 24, 36, 48, 110, 220, 380, 415, 440 частоты 60 Гц.
Максимальные токи продолжительного режима работы пускателей в зависимости от номинального тока несрабатывания теплового реле, А - 0,12; 0,16; 0,20; 0,25; 0,32; 0,40; 0,50; 0,63; 0,80; 1,00; 1,25; 1,60; 2,00; 2,50; 3,20; 4,00; 5,00; 6,30.
Потребляемая мощность катушки, ВА, не более - 40 при включении; 7 при удержании.
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость контактов реле, млн. циклов ВО - 2,0 для класса А; 1,0 для класса Б.
Механическая износостойкость, млн. циклов ВО -16.
Режим работы - продолжительный, прерывисто-продолжительный и повторно-кратковременный.
Присоединение внешних проводников -переднее.
Климатическое исполнение - УЗ и ТЗ по ГОСТ 15150-69, с тепловым реле - УХЛ4 и Т3.
Степень защиты - IР00.
ТНД - ТУ 16-94 БКЖ И.644136.001 ТУ.
Типоисполнения пускателей указаны в таблице
Исполнение вспомогательных контактов | Тип пускателя | |||
нереверсивные | реверсивные с механической блокировкой | |||
без реле | с реле | без реле | с реле | |
1з | РЭП15П-0100 | РЭП15П-0200 | - | - |
3з, 2р | РЭП15П-0101 | РЭП15П-0201 | - | - |
1з, 4р | РЭП15П-0102 | РЭП15П-0202 | - | - |
5з | РЭП15П-0103 | РЭП15П-0203 | ||
3з | РЭП15П-0106 | РЭП15П-0206 | ||
2з, 1р | РЭП15П-0107 | РЭП15П-0207 | - | - |
1з, 2р | РЭП15П-0108 | РЭП15П-0208 | - | - |
4з, 2р | - | - | РЭП15П-0304 | РЭП15П-0404 |
2з | - | - | РЭП15П-0305 | РЭП15П-0405 |
