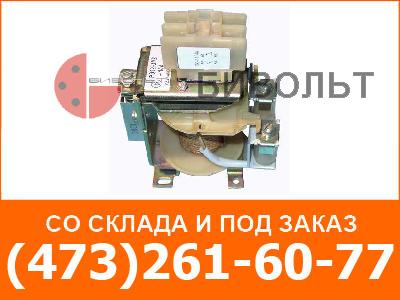

Реле тока РЭ12

Реле являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов, в том числе и электрооборудования вагонов метрополитена (РЭ 12Т).

Технические характеристики

Номинальное напряжение контактов, В: РЭ 12: постоянный ток переменный ток РЭ 12Т (постоянный ток)	24÷440 660 110
Номинальный ток контактов, А	16
Наименьшее рабочее напряжение контактов реле, В	24
Наименьший рабочий ток контактов реле, А	0,01
Присоединение внешних проводов к катушкам на номинальные токи до 63 А (катушки на номинальный ток 100 А и выше могут быть изготовлены для заднего или для переднего присоединения внешних проводов).	переднее
Механическая износостойкость реле, млн. циклов ВО, не менее: РЭ 12-1, РЭ 12-2, РЭ 12-3, РЭ 12Т-1 РЭ 12-5 РЭ 12Т-5	4 16 10
Допустимые режимы работы	продолжительный прерывисто-продолжительный повторно-кратковременный кратковременный
Температура окружающего воздуха, °С: РЭ 12 РЭ 12Т	от -40 до +55 от -45 до +55
Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69)	У3 и Т3
Степень защиты	IP00

Реле РЭ 12-1, РЭ 12Т-1, РЭ 12-3 поставляются отрегулированными на ток срабатывания, равный двойному номинальному. На шкале наносятся точки срабатывания 0,7; 2; 3 номинального тока.

Реле РЭ 12-2, РЭ 12-4 поставляются отрегулированными на ток срабатывания, равный 2,2 или 4,4 номинального, а на шкале соответственно наносятся точки срабатывания 1,1; 2,2; 3,5 номинального тока.

Вид реле	Категория применения	Номинальное рабочее напряжение, В	Номинальный рабочий ток, А	Параметры нагрузки	Коммутационная износостойкость млн. циклов ВО
РЭ 12-1 РЭ 12-2 РЭ 12-3 РЭ 12-4	АС-11	220 380	2,5* 1,5	Коэффициент мощности cos φ: при включении - 0,7; при отключении - 0,4	0,01
	ДС-11	220	0,5	Постоянная времени 0,1 с
	Д-12	220	0,75	Постоянная времени 0,04 с
РЭ 12-5 РЭ 12Т-5	АС-11	220 380 660	1,4 0,78 0,3	Коэффициент мощности cos ?: при включении - 0,7; при отключении - 0,4	3,0
	ДС-11	220	0,15	Постоянная времени 0,066 с
	Д-12	220	0,15	Постоянная времени 0,04 с
РЭ 12Т-5	-	75	0,7 1,2**	Постоянная времени 0,05 с	1.0
РЭ 12Т-5	-	110			0.7
РЭ 12Т-5	-	75 110			0.01

* При этом включаемый ток должен быть не менее 35 А при длительности его протекания не более 0,1 с.

** Для двух последовательно соединенных контактов.

Тип реле	Назначение реле	Вид ста- бильности	Род тока входной цепи	Номинальный ток катушки, А	Диапазон уставки тока срабатывания в % от номинального	Количество замыкающих и размыкающих контактов	Механическая износостой- кость млн. циклов ВО, не менее
РЭ 12-1	Максимальное реле тока	Односта- бильное	Постоянный	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630; 1250	70?300	1«з»+1«р»; 2«з»	0,01
РЭ 12-3		Двуста- бильное (с ручным возвратом)	Постоянный		70?300
РЭ 12-2		Односта- бильное	Переменный	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630 (частоты 50(60) Гц	110?350, 220?700
РЭ 12-4		Двуста- бильное (с ручным возвратом)	Переменный		110?350, 220?700
РЭ 12Т-1		Односта- бильное	Постоянный	40; 63; 250; 400	70?300	1«з»+1«р»
РЭ 12-5	Минимальное реле тока			0,6; 1,0;1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250;320; 400; 630	30?80	1«з»+1«р»; 2«з»	16
РЭ 12Т-5	Минимальное реле тока			320	30?80	1«з»+1«р»	10

Структура условного обозначения типоисполнения реле тока РЭ12

РЭ 12-ХХ3	Условное обозначение серии
РЭ 12-ХХ3	Условное обозначение вида реле: 2 - реле тока без нормированного коэффициента возврата
РЭ 12-ХХ3	Условная характеристика реле: 1 - максимальное реле тока, одностабильное, постоянного тока 2 - максимальное реле тока, одностабильное, переменного тока 3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока 4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока 5 - минимальное реле тока, одностабильное, постоянного тока.
РЭ 12-ХХ3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата
РЭ 12-ХХ3	Категория размещения по ГОСТ 15150-69

Структура условного обозначения типоисполнения реле тока для электрооборудования вагонов метрополитена РЭ 12Т

РЭ 12Т-ХХ3	Условное обозначение серии
РЭ 12Т-ХХ3	Условное обозначение вида реле: 2Т - реле тока без нормированного коэффициента возврата
РЭ 12Т-ХХ3	Условная характеристика реле: 1 - максимальное реле тока, одностабильное, постоянного тока 5 - минимальное реле тока, одностабильное, постоянного тока
РЭ 12Т-ХХ3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата
РЭ 12Т-ХХ3	Категория размещения по ГОСТ 15150-69

Габаритные размеры РЭ12
