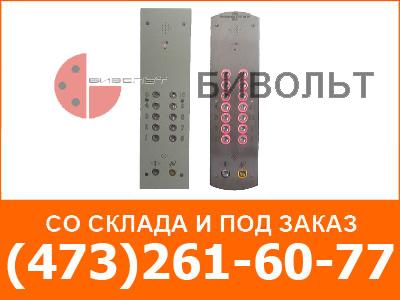

Посты лифтовые приказные серии ПЛП4

Посты лифтовые приказные типа ПЛП4 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются в кабине лифта. Используются для ручного дистанционного управления - подача приказа на движение лифта до нужной посадочной площадке (этажа).    Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Посты имеют модификации по варианту (используемому материалу) исполнения лицевых панелей и толкателей, а также исполнения "с памятью" и "без памяти" сигналов приказа и вызова. Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению, по технологии завода изготовителя (порошковая краска или хим.никель), согласуемым с заказчиком постов. Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки.    Все типы исполнения постов ППЛ4 оснащены служебным элементом "Микрофон". Посты имеют модификацию по наличию табло (указателя) местоположения кабины.

Габаритные размеры постов серии ППЛ4

СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ХХХ 2 - ХХ   Х   Х   Х   Х   Х   Х - К ..1.....2....3......4....5....6....7....8....9...10 ХХХ (1) - буквенное обозначение поста:     ППЛ - пост приказной лифтовой; 4 (2) - условное обозначение номера серии; ХХ (3) - число толкателей выключателей вызова и приказа:    04...30 - для приказных постов. Х (4) - вариант исполнения лицевых панелей:    А - из алюминиевого сплава;     С - из холоднокатанной стали;    Н - из нержавеющей стали. Х (5) - вариант исполнения толкателей кнопочных элементов:    А - из алюминиевого сплава;    С - из холоднокатанной стали;    Н - из нержавеющей стали;    К - комбинированные: из ударостойкой пластмассы с колпачком из нержавеющей стали ХХ (6) - наличие служебных кнопочных выключателей:    А - -"Двери", "Вызов", "Ход", "Отмена", "Вентилятор"- для общественных (административных) зданий;    Ж - Двери", "Вызов", "Ход", "Отмена" для жилых зданий. Х (7) - наличие ключа ППП:    П - "ППП" (перевозка пожарных подразделений;    О - отсутствие ключа ППП. Х (8) - наличие табло (указателя) местоположения кабины:    Т - наличие табло;    О - отсутствие табло. XX (9) - вид климатического исполнения У3. К (10) - наличие кольцевой индикации (указывается только при наличии кольцевой индикации).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Посты обеспечивают круглосуточную работу пассажирского лифта.
    Номинальное значение климатических факторов по ГОСТ 15150 и ГОСТ 15543.1 При этом:
- высота над уровнем моря не более 2000 м;
- температура окружающей среды от -20^oC до +45^oC
- относительная влажность 80% при 20 ^oC - и более низких температурах без конденсации влаги;
- отсутствие прямого солнечного излучения.
   Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;
   В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17561.
   Bид климатического исполнения У3 по ГОСТ 15150.
   Cтепень защиты IP40 по ГОСТ 14254.
   Механическая износостойкость поста не менее 2 10 ⁶ циклов ВО.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

   Посты функционируют в соответствии с программой работы пассажирского лифта при напряжении и токах коммутации приведенных в таблице.

Наименование параметра		Норма
		Выключатели приказа и служебные кнопки
1. Номинальное рабочее напряжение контактов, В	Постоянное	24
	Переменное, 50 Гц	220*
2.Номинальный рабочий ток контактов, А	Постоянное	0,1
	Переменное, 50 Гц	1,0
3. Минимальный рабочий ток контактов при Vном=24 В, А		0,01
4. Номинальное постоянное рабочее напряжение световой сигнализации, В		24

   Примечание: *Значение тока и напряжения 220 В переменного тока дано только для служебных выключателей "Стоп", "Вызов", "Вентилятор".

   Пример записи при заказе в другой документации поста лифтового приказного ПЛП, серии 4, на 24 кнопочных толкателя выключателя, с лицевой панелью из холоднокатаной стали, с толкателем из ударостойкой пластмассы с наконечником из нержавеющей стали, со служебными кнопочными выключателями "Двери", "Вызов", "Ход", "Отмена" (для жилых зданий), ключ ППП отсутствует, табло отсутствует, климатическим исполнением У3.

Пост лифтовый приказной ПЛП4-24СКЖООУ3
ТУ 2915-025-03964945-04.
