Ограничители перенапряжений ограничивают коммутационные перенапряжения на зажимах катушки реле до величины: - на катушке постоянного тока - не более 2-кратного номинального; - на катушке переменного тока - не более 2-кратного амплитудного значения для напряжений 110, 220, 380 В и 4-кратного амплитудного значения для напряжений 24 и 48 В (с учетом допустимого увеличения напряжения до 110% номинального значения).
ОПН-ХХХ-Х3 | Обозначение вида ограничителя перена пряжений |
ОПН-ХХХ-Х3 | Условное обозначение элементной базы:
1 - на базе R-C цепочки; 2 - варисторный |
ОПН-ХХХ-Х3 | Условное обозначение типа аппарата, ком плектуемого ограничителем:
1 - реле промежуточные серии РЭП 15 |
ОПН-ХХХ-Х3 | Условное обозначение напряжения и род тока цепи управления:
переменный, частоты 50 и 60 Гц: 0 - 24 В; 1 - 48 В; 2 - 110 В; 3 - 220 В; 4 - 380 В; постоянный 5 - 24 В; 6 - 48 В; 7 - 60 В; 8 - 110 В; 9-220 В |
ОПН-ХХХ-Х3 | Вид климатического исполнения по ГОСТ 15150-69:
У - для умеренного климата Т - для тропического климата |

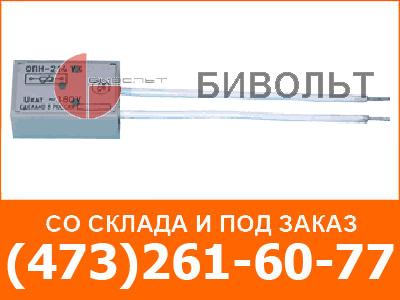

ОПН-ХХХ-Х3 | Категория размещения по ГОСТ 15150-69 |
Номенклатурный номер | Тип ограничителя перенапряжений | Элементная база | Род тока цепи управления | Номинальное напряжение катушки реле, В | Номинальное напряжение ограничителя, В | Масса, г | Габариты, мм |
ОПН-1 | R-С цепочка | Переменный частоты 50 и 60 Гц | |||||
170010401 | ОПН-110 | 24 | 24 | 35 | 38х20х35 | ||
170010901 | -111 | 40 | 48 | ||||
170010101 | -112 | 110 | 110 | 25 | 38х13х26 | ||
170010201 | -113 | 220 | 220 | ||||
ОПН-2 | Варистор | ||||||
170020102 | ОПН-212 | 110 | 110 | 20,7 | 38х13х120 | ||
170020202 | -213 | 220 | 220 | ||||
170021202 | -214 | 380 | 380 | ||||
170020413 | -215 | Постоянный | 24 | 24 | 24 | 23х11х105 | |
170020913 | -216 | 48 | 48 | ||||
170020813 | -217 | 60 | 60 | ||||
170020113 | -218 | 110 | 110 | ||||
170020213 | -219 | 220 | 220 |
