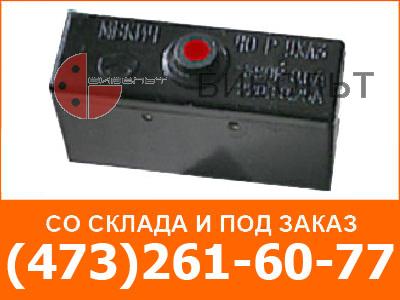

МВКИ (Микровыключатель Кнопочный Индикационный) –однополюсный
контактный выключатель, с двойным разрывом цепи, является составной частью аппаратуры
для управления цепями переменного тока напряжением до 380 В частотой 50…60 Гц,
постоянного тока напряжением до 220 В под воздействием управляющих упоров с возможнстью
индикации.
Предназначен для кнопочных постов управления лифтами.
Индикатор (светодиод) установлен внутри корпуса в туннеле толкателя,
что обеспечивает расположение кнопки поста, толкателя микровыключателя и светодиода на одной
оси.
Габаритные размеры
и схема электрическая
Степень защиты по ГОСТ 14255 - 69 | Со стороны привода I P40
Со стороны контактных выводов I P00 | |
Механическая износостойкость, цикл | 10 • 10 6 | |
Электрическая износостойкость, цикл | 1•106 | |
Время срабатывания, м С | 40 | |
Номинальное напряжение изоляции, В | 380 | |
Номинальный тепловой ток, А | 4 | |
Номинальный кратковременно допустимый ток,в течение 1 сек., Р1, A | 100 | |
Номинальное рабочее напряжение, В |
при переменном токе 50…60 Гц категория применения АС 14 |
24; 110; 220; 380 |
при постоянном токе, категория применения DC - 13 |
24; 110; 220 | |
Номинальный рабочий ток, А | Переменный | 2; 1,6; 1,0; 0,6 |
Постоянный | 0,46; 0,40; 0,20 | |
Минимальный ток нагрузки, mА | до 10 | |
Гарантийный срок эксплуатации | 2 года |
Тип выключателя | Привод | Рабочий ход, мм | Допол- нительный ход, мм | Дифферен- циальный ход, мм |
Усилие срабатывания, Н |
---|---|---|---|---|---|
МВКИ4 | Толкатель | 0,7 ± 0,22 | не менее 0,5 | не более 0,6 | от 2,5 до 4,5 |
Пример записи обозначения выключателя при заказе:
Микровыключатель МВКИ4-40 З УХЛ3. ТУ 3428-011-03964945-01
