МПЭЗА4

    Микровыключатели серии МПЭЗА4 предназначен для запорной электрической арматуры магистральных нефтепроводов.
    Микровыключатели являются составной частью аппаратуры для цепей управления цепями переменного тока напряжением до 250 В, частотой 50…60 Гц и постоянного тока напряжением до 110 В, под воздействием управляющих упоров электроприводов запорной арматуры магистральных нефтепроводов. Среда переключения - воздух.

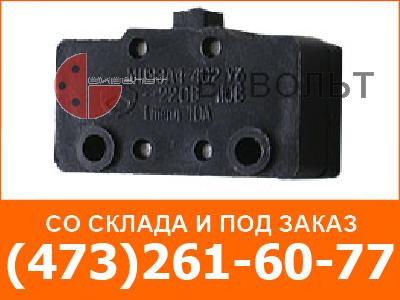

Микровыключатель МПЭЗА4

Габаритные размеры и схема
электрическая

СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МПЭЗА Х ХХ Х ХХХХ

Х - цифра 4. Условное обозначение микровыключателя полумгновенного действия

ХХ - Двухзначное число 40. Условное обозначение степени защиты I P40 по ГОСТ 14254

Х - цифра. Обозначение контактной группы с одним замыкающим и одним размыкающим контактами с двойным разрывом цепи.
    1 - один подвижной мостик служит для размещения и замыкания контактов обоих цепей.
    2 - размыкающие и замыкающие контакты коммутируются сдвоенным гальванически разделенным мостиком.

ХХХХ- Буквы и цифры. Климатическое исполнение и категория размещении по ГОСТ 15150 (УЗ, ТЗ)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Номинальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом
- высота над уровнем моря не более 4300 м;
- температура окружающей среды от -40 до +80^oC
- относительная влажность при 20 ^oC - 80%
В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 - для климатического исполнения УХЛ и 5 для - Т. Тип атмосферы II;
   Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микросреды 3 по ГОСТ Р 50030 . 5. I
   В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I;
   Рабочее положение в пространстве любое

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ		ПАРАМЕТРЫ
Степень защиты по ГОСТ 14255 - 69		Со стороны привода I P40 Со стороны контактных выводов I P00
Механическая износостойкость, цикл		10 • 10 6
Электрическая износостойкость, цикл		1•106
Номинальное напряжение изоляции, В		300
Время срабатывания, м С		40
Номинальное напряжение изоляции, В		300
Номинальный тепловой ток, А		10
Номинальный кратковременно допустимый ток, Р1,(в течение 1 сек.) A		100
Номинальное рабочее напряжение, В	при переменном токе 50…60 Гц категория применения АС 14	24; 110; 220;
	при постоянном токе, категория применения DC - 13	24; 110;
Номинальный рабочий ток, А	Переменный	8; 4,0; 2,5
	Постоянный	0,46; 0,40
Минимальный ток нагрузки, mА		до 0,05
Гарантийный срок эксплуатации		2 года

Значение ходов контактного элемента

Тип выключателя	Привод	Рабочий ход, мм	Допол- нительный ход, мм	Дифферен- циальный ход, мм	Усилие срабатывания, Н
МПЭЗА	Толкатель	1,5 ± 0,5	не менее 1,5	не более 0,6	от 2,0 до 4,0

Пример записи обозначения выключателя при заказе:
Микровыключатель МПЭЗА4-401 У3. 031А ТУ 3428-014-03964945-01
