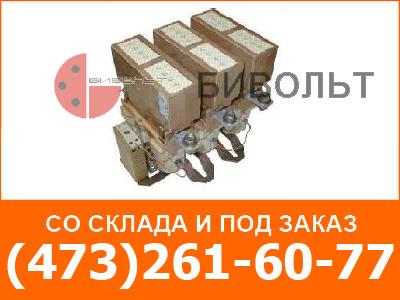

Контакторы типа МК5-10 и МК6-10 предназначены для работы в силовых электрических цепях тепловозов и общепромышленных стационарных установок с номинальным напряжением 220 В постоянного тока, контакторы типов МК5-20 и МК6-20 440÷660 В постоянного тока.
Контакторы типов МК6-20П, МК6-20Т, МК6-З0П, МК6-З0Т предназначены для работы силовых контактов на переменном токе с номинальным напряжением ~380 В.
Контакторы МК6-20Н и МК6-30 предназначены для работы силовых контактов на постоянном токе с номинальным напряжением 220 В.
Контакторы МК5-10Р и МК6-10Р реверсивные с мехблокировкой.
Контакторы МК6-10М; реверсоры с защелкой предназначены для работы на подвижном составе городского электротранспорта.
Контакторы имеют переднее присоединение и допускают установку на изоляционных, металлических заземленных панелях и на рейках.
Контакторы пригодны для работы в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах работы. Контактроры МК6-10М: главные контакты только в продолжительном режиме работы, а втягивающая катушка контактора и катушка защелки только в кратковременном.
Основные технические данные:
| Исполнение гл. контактов | |
|
МК5-10, МК6-10 |
1"З" |
|
МК5-01 |
1"Р" |
|
МК5-20, МК6-20 |
2"З" (соединены последовательно) |
|
МК6-20Н, МК6-20П, МК6-20Т |
2"З" |
|
МК6-30, МК6-30П, МК6-30Т |
3"З" |
| Номинальный ток контакторов, А |
250÷400 |
| Номинальный ток контактов вспомогательной цепи, А |
10 |
| Номинальное напряжение вспомогательной цепи, В | |
|
постоянного тока |
24, 50, 75, 110, 220 |
|
переменного тока |
от 110 до 380 |
| Номинальное напряжение цепи управления, В | |
|
постоянного тока |
24, 27, 50, 75, 110, 220 |
|
переменного тока |
110, 220, 380 |
| Допустимая частота срабатывания контактора |
до 600 циклов в час |
| Потребляемая мощность включающих катушек при 20°С, Вт, не более | |
|
МК5-10, МК5-10Р, МК6-10, МК6-10Р |
75 |
|
МК5-20, МК6-20, МК6-20Н, МК6-20П, МК6-20Т |
150 |
|
МК6-30, МК6-30П, МК6-30Т |
230 |
|
МК6-10М |
85 |
| Механическая износостойкость, млн. циклов ВО, не менее | |
|
МК6-10 |
10 |
|
МК6-10М |
0,5 |
|
для остальных |
5 |
| Климатическое исполнение |
У3, УХЛ3, Т3 |
| Степень защиты |
IP00 |
НТД - ТУ 16-88 ИГФР.644513.004 ТУ
При заказе необходимо указать:
