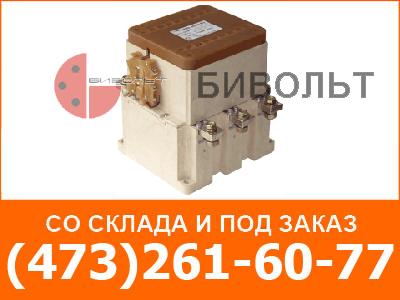

Контакторы вакуумные серии КВ-2 предназначены для использования в пускателях, станциях управления для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами. Основные области применения - горнорудная, металлургическая, нефтегазовая отрасли, железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.
Питание катушек осуществляется через электронный блок включения, благодаря чему уменьшена потребляемая мощность катушек в режиме удержания. Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов. Конструкция и габариты двухполюсного контактора аналогичны конструкции и габаритам трехполюсного: различие заключается в отсутствии среднего полюса.
В целях обеспечения наиболее благоприятных условий эксплуатации и повышения надежности работы электродвигателей предусмотрено исполнение вакуумных контакторов КВ-2 со встроенными блоками ограничителей перенапряжения (ОПН-0,38кВ; 0,66кВ и 1,14кВ). Они предназначены для защиты подключенного оборудования от возможных сетевых и коммутационных перенапряжений.
Предусмотрено исполнение контакторов:
Основные технические данные контакторов КВ-2.
| Номинальное напряжение переменного тока частоты 50/60 Гц, В | до 1140 |
| Номинальный ток главной цепи, А | 160, 250, 400, 630 |
| Время включения / отключения, с, не более | 0,1 / 0,1 |
| Коммутационная износостойкость при частоте 600 ВО в час, ВО, не менее | |
| - в режиме АС-3 при ПВ 40% и Iн | 1 500 000 |
| - в режиме АС-4 при ПВ 15% и 0,3 Iн | 300 000 |
| Механическая износостойкость, ВО, не менее | 3 000 000 |
| Номинальное напряжение цепи управления, В | |
|
- постоянного тока |
50, 110, 220 |
|
- переменного тока частоты 50/60 Гц |
36, 110, 127, 220, 380 |
| Потребляемая мощность цепи управления, Вт / ВА, не более | |
|
- при включении |
660 / 660 |
|
- при удержании |
25 / 60 |
| Номинальное напряжение вспомогательных контактов, В | до 660 (1140 В при последовательном соединении контактов) |
| Номинальный тепловой ток вспомогательных контактов, А | 10 |
| Степень защиты | IP00 |
| Режим работы | продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный |
| Климатическое исполнение | У2, В3 |
| Температура окружающего воздуха | от -60 °С до +60 °С |
Преимущества контакторов КВ-2:
