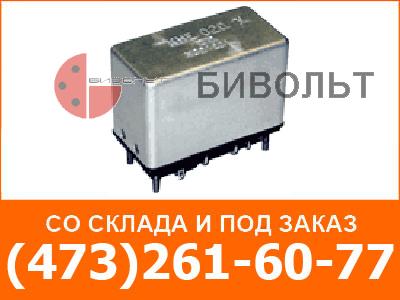

Контакторы КНЕ У и КНИ предназначены для коммутации электрических цепей постоянного тока напряжением до 132 В и переменного тока напряжением до 418 В частотой от 50 до 1000 Гц.
Контакторы КНЕ У относятся к одностабильным электромагнитным аппаратам с цепями управления постоянного тока с самовозвратом.
Контакторы КНИ относятся к электромагнитным поляризованным двустабильным коммутационным аппаратам, включение и отключение которых осуществляется подачей импульса напряжения прямоугольной формы длительностью не менее 0,3 с.
Контакторы могут применяться в ответственной аппаратуре как мобильных так и стационарных объектов; в наземной технике, в судостроении, в авиации и космической аппаратуре, на АЭС и т. д.
Технические данные
Количество контактов, величины номинальных токов контактов, номинальные напряжения цепи управления и сопротивления катушек приведены в таблице 1.
Минимальный коммутируемый ток главных контактов - 0,02 А при напряжении не менее 198 В; 0,5 А при напряжении не менее 20В, 5А при напряжении не менее 6 В, наибольший - 16 Jн.
Минимальный коммутируемый ток вспомогательных контактов - 0,02 А при напряжении не менее 20 В.
Падение напряжения в цепи контактов при токах от 0,5 А до номинального - не более 0,4 В.
Режим работы - продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный.
Допустимая частота включений - до 1200 в час.
Коммутационная износостойкость - от 5 до 105 циклов в зависимости от режима коммутации.
Отключаемая мощность от 300 до 4400 Вт при коммутации постоянного тока и от 192 до 27500 ВА при коммутации переменного тока в зависимости от напряжения и типа контакторов.
Включаемая мощность от 300 до 11000 Вт при коммутации постоянного тока и от 960 до 52250 ВА при коммутации переменного тока в зависимости от напряжения и типа контакторов.
Крепление контакторов производится с помощью винтов, укрепленных в панели контактора, и гаек.
Присоединение монтажных проводников к выводам контактора и обмотке - заднее. Способ присоединения - пайка.
Климатическое исполнение - В 2.1, 3.
Степень защиты - IP40, выводов IP00.
НТД - ТУ16-94-БКЖИ.644131.001ТУ (КНЕ У)
ТУ16-94-ИБМШ.644131.005ТУ (КНИ)
Таблица 1
| Величина | Тип контактора | Количество контактов | Номинальный ток контактов, Jн, А | Номинальное напряжение цепи управления, постоянное, В | Сопротивление катушек, Ом | Масса, кг | ||
| главных, замыкающих | вспомогательных, переключающих | главных | вспомогательных | |||||
| 0 | КНЕ030У | 3 | 2 | 16 | 5 | 12 24 27 |
35+3,5 133+13 150+15 |
0,14 |
| КНЕ020У | 2 | 25 | ||||||
| I | КНЕ130У | 3 | 25 | 12 24 27 110 220 |
21+2,1 83+8,3 108+10,8 1460+146 5600+560 |
0,22 | ||
| КНЕ120У | 2 | 40 | ||||||
| КНИ130 | 3 | 1 | 25 | 12 24 27 |
2,8+0,28 6,6+0,66 10,5+1,0 | |||
| КНИ120 | 2 | 40 | ||||||
При заказе необходимо указать:
