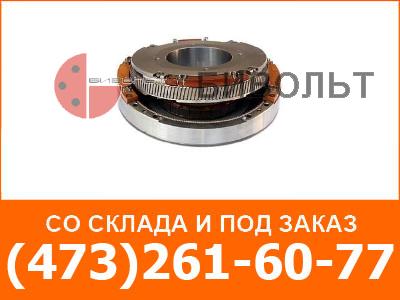

Датчики угла ИПУ-Д выполнены в виде отдельных узлов статора и ротора, монтируемых непосредственно в посадочных местах аппаратуры.
Датчики имеют каналы точного отсчета (ТО) и грубого отсчета (ГО).
Выводы обмоток ТО и ГО выполнены гибкими проводниками или соединены с клеммными лепестками для подпайки.
Датчики предназначены для работы в режиме трансформаторной дистанционной передачи и в качестве первичного датчика в преобразователе угол-код.
Номинальный ток возбуждения:
- канала ТО 145мА;
- канала ГО 30мА.
Максимальное выходное напряжение:
- канала ТО 0,57В;
- канала ГО 4.2В.
Число пар полюсов (электрическая редукция):
- канала ТО 64;
- канала ГО 1.
Номинальное напряжение возбуждения - 6В.
Номинальная частота - 4000Гц.
Диапазон рабочих частот - от 400 до 4000Гц.
По точности следования в трансформаторной дистанционной передаче преобразователи подразделяются в соответствии с таблицей.
Параметры точности |
Классы точности | |
0,1 |
0,15 | |
Погрешность канала ТО, не более |
±6" |
±9" |
Погрешность канала ГО, не более |
±15' |
