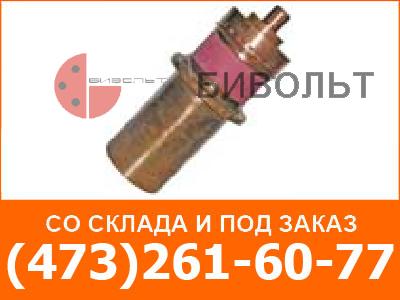

Лампа ГУ-66 – генераторный триод с рабочим диапазоном частот до 30 МГц, предназначенный для усиления мощности в стационарных приёмо-передающих устройствах. Рассчитан на выходную мощность свыше 100 кВт. Допустимые варианты подключения – по схеме с общей сеткой и с общим катодом.
Выпускается лампа ГУ-66А в металлокерамическом оформлении, выводы сетки и катода – кольцевые, катод – прямого накала, карбидированный, торированный вольфрамовый, анод – внешний. ГУ-66А рассчитана на принудительное охлаждение, при этом аноду требуется водяное с интенсивностью 60 л/мин, а ножке – воздушное, не менее 200 м3/ч.
Лампы выпускаются в климатических исполнениях типов УХЛ и В. При этом допустимые значения температуры окружающей среды лежат в диапазоне от -10°С до +50°С, влажность – до 98%. При транспортировке, монтаже и в процессе эксплуатации лампа ГУ-66 любой модификации обязательно должна находиться в строго вертикальном положении.
Электрические параметры лампы ГУ-66А
| Параметр /ед. изм-ия | Норма | |
| не меньше | не больше | |
| Ток накала, Ампер | 200 | 260 |
| Коэффициент усиления, мА/Вольт (при напряжениях анода 4кВ и 2кВ и токе анода 8А) | 39 | 53 |
| Крутизна характеристики, мА/Вольт (при токах анода 8А и 12А, напряжении анода 2кВ) | 95 | 125 |
| Термоэлектронный ток сетки, мкАмпер | - | 1000 |
| Обратный ток анода, мкАмпер | - | 50 |
| Обратный ток сетки, мкАмпер | - | 1000 |
| Напряжение запирания, Вольт (при токе анода 0,1А и напряжении анода 10кВ и ) | - | 300 |
| Ток эмиссии катода при недокале, Амер | 90 | - |
Предельно допустимые режимы эксплуатации
| Параметр /ед. изм-ия | Норма | |
| не меньше | не больше | |
| Напряжение накала (переменное/постоянное), Вольт | 13 | 14 |
| Постоянное напряжение анода, кВольт | - | 10 |
| Пусковой ток накала, Ампер | - | 360 |
| Мощность, рассеиваемая анодом, кВатт | - | 60 |
| Мощность, рассеиваемая сеткой, кВатт | - | 1,3 |
| Мгновенное значение напряжения запирания (абсолютное значение), В | - | 1500 |
| Температура анода, °С | - | 250 |
| Рабочая частота, МГц | - | 30 |
| Температура ножки и спаев металлоа с керамикой, °С | - | 200 |
Примечания:
1. Одновременное достижение несколькими параметрами критических значений является недопустимым
2. Допустимой является анодная модуляция – при условии, что коэффициент модуляции не будет превышать 1
3. Допустимой является работа лампы на частотах, превышающих заявленные 30 МГц, при этом рабочие режимы обязательно должны согласовываться в установленном порядке
Габаритные размеры: высота не превышает 420 мм, диаметр – 183 мм. Масса: не более 16кг.
