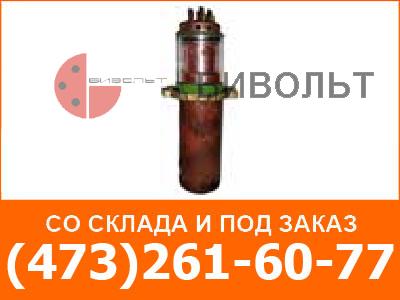

Мощный триод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
ГУ-23А: анода - водяное не менее 120 л/мин; выводов канала - водяное не менее 2,5 л/мин; вывода сетки - водяное не менее 2,5 л/мин; ножки - воздушное не менее 80 м3/ч; баллона - воздушное не менее 100м3/ч,
ГУ-23Б: анода - воздушное 2400 м3/ч; ножки - воздушное не менее 150 м3/ч; баллона и мест спая стекла с металлом - воздушное не менее 150м3/ч,
Масса ГУ-23А 11 кг, ГУ-23Б 15 кг
|
Основные параметры |
|
| Ток накала | 210 ± 15 А |
| Ток анода (при Uа=8 кВ, Uс=0) | 3,5 (+8; -6) А |
| Ток анода ионный (при Uа= -0,5 кВ) | £ 150 мкА |
| Обратный ток сетки (при Uс= -300 В, Uа=0) | £ 300 мкА |
| Ток эмиссии катода (при Uа=Uс=1,3 кВ) | 60 ± 7,5 А |
| Крутизна характеристики | 48,5 ± 7,5 мА/В |
| Коэффициент усиления | 50 ± 8 |
| Междуэлектродные емкости, пФ: | |
| входная | £ 100 |
| выходная | £ 65 |
| проходная | £ 2 |
| Долговечность средняя | ³ 1500 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 12 В |
| Ток накала пусковой | 315 А |
| Напряжение анода | 12 кВ |
| Мощность, рассеиваемая анодом | 50 кВт |
| Мощность, рассеиваемая сеткой | 2,6 кВт |
| Рабочая частота | 26 МГц |
| Температура анода | 200 С |
| Температура баллона и мест спая стекла с металлом | 150 С |
| Интервал рабочих температур окружающей среды ГУ-23А | от 5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-23Б | от -60 до +70 С |
