Применение.
Привод пружинный с электромагнитом используется в качестве комплектующего изделия в средствах промышленной автоматики для противопожарных и дымовых клапанов, в системах вентиляции жилых зданий и промышленных сооружений.
Сигнализация положений.
Привод пружинный с электромагнитом содержит два микропереключателя для сигнализации конечных положений.
Ручное управление.
Нажав кнопку на корпусе электропривода, можно кратковременно или продолжительно управлять приводом вручную (при нажатой кнопке зубчатый редуктор выводится из зацепления).
Режим работы.
Режим работы электропривода по ГОСТ 183-87 повторно-кратковременный. Вид климатического исполнения УХЛ-4 по ГОСТ 15150-69. Класс защиты I по ГОСТ 12.2.007.0-75.
Монтаж.
Привод легко устанавливается на вал клапана с помощью универсального крепежного хомута.

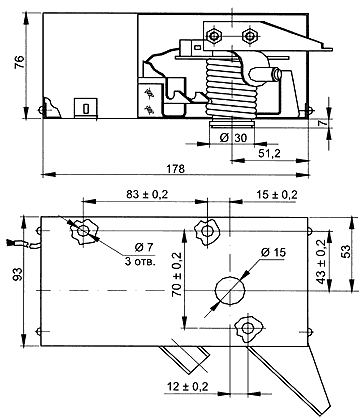

Размеры.
| Напряжение питания, В | 220 |
| Частота напряжения питания, Гц | 50 |
| Потребляемый ток, А, не более | 0.7 |
| Потребляемая мощность, ВА, не более | 154 |
| Масса, кг, не более | 1.8 |
| Номинальный момент, (кг·м) | 9 |
| Максимальный момент, (кг·м) | 11 |
| Вид климатического исполнения электропривода УХЛ 4 по ГОСТ 15150-69 | |
| Класс защиты I по ГОСТ 12.2.007.0-75 | |

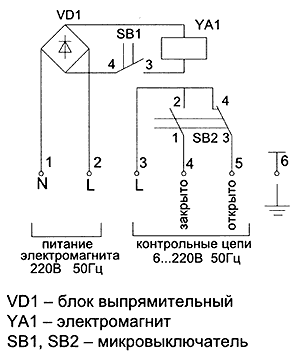

Схема электрических соединений
