Применение.
Электромагниты используются в качестве комплектующих изделий в средствах противопожарной автоматики в клапанах дымоудаления.
Режим работы электромагнита - кратковре-менный по ГОСТ 183-74.
Степень защиты IP 10 по ГОСТ 17494-87.
Класс защиты I по ГОСТ 12.2.007.0-75
Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69..

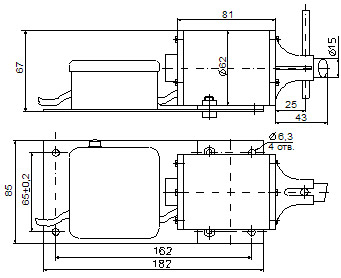

Размеры.
|
Напряжение питания, В |
220 |
|
Частота питания, Гц |
50 |
|
Потребляемый ток, А |
1 |
|
Потребляемая мощность, ВА |
220 |
|
Тяговое усилие на якорь, кг |
10 |
|
Ход якоря, мм |
10 |
|
Продолжительность включения |
Кратковременное |
|
Масса, кг., не более |
1,9 |
Схема электрических соединений
