Панели или шкафы предназначены для защиты линий электропередачи напряжением 110 - 220 kV. Защиты, установленные на панели или в шкафу, разделены на два независимых комплекса:
Панель или шкаф могут быть использованы:
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха: от минус 10 до плюс 40°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом максимальное ускорение вибрационных нагрузок принимается равным 0,25 g в диапазоне частот от 10 до 100 Hz.
Степень защиты: панелей - IР00, шкафов - IР41 по ГОСТ 14254-96.
| Номинальный переменный ток, А | 1 или 5 |
| Номинальное напряжение, V | 100 |
| Номинальная частота, Hz | 50 |
| Номинальное напряжение оперативного постоянного тока, V | 110 или 220 |
| Ток срабатывания реле указательных 6РУ, 7РУ комплекта ДЗ 2 и реле указательных РУ 4, РУ 5, серии РУ 21, отдельно стоящих на панели или в шкафу, А | 0.5 или 1 |
| Ток срабатывания токовой "отсечки" на максимальных уставках реле тока, А | 0,2; 0,6; 2; 6; 10; 20; 50; 100 или 200 |
| Режим работы реле направления мощности, входящего в состав комплекта защиты при замыканиях на землю и реле направления мощности, отдельно установленного на панели или в шкафу | длительный |
| Потребляемая мощность цепей напряжения переменного тока при напряжении 100 V, VА/фазу, не более: | 37 |
| Потребляемая мощность цепей переменного тока (без учета потребления реле тока), VА/фазу, не более | 7 |
| Потребление по цепям 3Uо, VА/фазу, не более | 15 |
| Потребляемая мощность цепей напряжения постоянного тока при номинальном напряжении без учета цепей сигнализации, W: | |
| - в нормальном режиме | 130 |
| - в режиме срабатывания | 390 |
| Угловая характеристика срабатывания измерительных и пусковых органов дистанционной защиты в комплексной плоскости R, Х | окружность, проходящая через начало координат |
| В пусковых органах дистанционной защиты имеется возможность получения: | |
| - эллиптической характеристики срабатывания с соотношением осей | 0,5; 0,65; 0,8 |
| - характеристики в виде окружности или эллипса смещенных в | I или III квадрант комплексной плоскости |
| Диапазоны регулировки уставок на сопротивление срабатывания дистанционной защиты: | |
| - по I и II ступеням, ? /фазу |
от 0,25(1,25) до 5(25)
0.5(2.5) до 10(50)
от 1(5) до 20(100)
|
| - по III ступени, ?/фазу |
от 1(5) до 20(100)
от 1,5(7,5) до 30(150)
|
| Примечание. Здесь и в дальнейшем в скобках приведены значения токов и уставок на сопротивление срабатывания для панелей с номинальным током 1 А. | |
| Угол максимальной чувствительности пусковых измерительных органов дистанционной защиты, град. | 65 ± 5 |
| Имеется возможность переключения уставки на угол максимальной чувствительности, град. | 80 ± 5 |
| Точность работы дистанционной защиты в диапазонах фазных токов замыкания, указанных в таблице 1, при симметричных трехфазных, а также двухфазных (между любыми фазами) замыканиях, % | 10 |
| Время действия дистанционной защиты панели по первой ступени при замыканиях в пределах 0,7 длины зоны с током замыкания в два и более раза превышающем гарантируемый ток точной работы: | |
| - при работе защиты через выходное реле 4 РП комплекта ДЗ 2, ms, не более | 85 |
| - при работе защиты через РП 1 типа РП 258 с демпферной обмоткой, ms, не менее | 100 |
| В схеме дистанционной защиты предусмотрена возможность ее работы со следующими выдержками времени, s: | |
| - для II ступени, s, | от 0,25 до 3,5 |
| - для III ступени, s, | от 0,5 до 9,0 |
| Время срабатывания выходных промежуточных реле РП комплекта КЗ 9 и РП 3 комплекта КЗ 10 при номинальном напряжении постоянного тока: | |
| - при разомкнутой демпферной обмотке, ms, не более | 40 |
| - при замкнутой демпферной обмотке, ms, не менее | 65 |
| В схеме защиты при замыканиях на землю предусмотрена возможность ее работы со следующими выдержками времени: | |
| - для II ступени, s, | от 0,25 до 3,5 |
| - для III и IV ступени, s, | от 0,5 до 9,0 |
| - в цепях ускорения и для работы I ступени с выдержкой времени, s, | от 0,1 до 1,3 |
| Габаритные размеры, мм, не более | |
| - панели | 800х870х2400 |
| - шкафа | 800х600х2200 |
| Масса, kg, не более | |
| - панели | 225 |
| - шкафа | 300 |
|
Номинальная уставка, ?/фазу |
Ток точной работы защиты, А |
|
|
от (не более) |
до (не менее) |
|
|
0,25 (1,25) |
6,0 (1,2) |
150 (30) |
|
0,5 (2,5) |
3,0 (0,6) |
100 (20) |
|
1,0 (5,0) |
1,5 (0,3) |
50 (10) |
|
Тип комплекта защиты |
Данные реле направления мощности |
||
|
номинальный ток реле, А |
угол максимальной чувствительности φ м.ч., град. |
значения уставок напряжения срабатывания (при угле максимальной чувствительности), V |
|
|
КЗ 10 |
1 или 5 |
70 ± 5 |
1,0 ± 0,11 V |

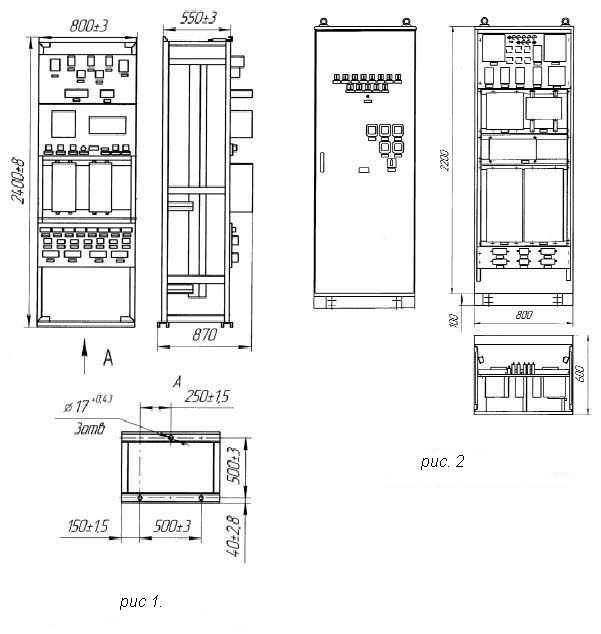

Рисунок 1 - Габаритные и установочные размеры панели ЭПЗ 1636-67. Размеры без предельных отклонений максимальные
Рисунок 2 - Общий вид, габаритные и установочные размеры шкафа типа ЭШЗ 1636-67. Размеры без предельных отклонений максимальны.
Конструктивно:
Для удобства проверок и испытаний каждого комплекса защиты, а также для возможности универсального использования панели или шкафа предусмотрено:
На передней двери шкафа установлены:
Рядом с задней дверью шкафа на боковинах расположены два ряда контактных наборных зажимов, посредством которых осуществляется подключение к шкафу внешних цепей.
Ко всей аппаратуре панели или шкафа имеется свободный доступ. Аппаратура панели или шкафа для защиты от соприкосновения с токоведущими частями имеет оболочку. На металлоконструкции шкафа или панели предусмотрены два болта для подключения провода заземления.
ЭПЗ 1636-67/Х Х4 или ЭШЗ 1636-67/Х Х4
ЭПЗ - электрическая панель защиты;
ЭШЗ - электрический шкаф защиты;
1636 - порядковый номер разработки;
67 - год разработки;
X - условное значение модификации: 1 или 2;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
