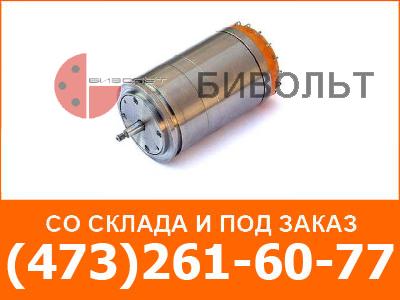

Датчики угла ДУ50 имеют каналы точного отсчета (ТО) и грубого отсчета (ГО).
Датчики предназначены для работы в режиме трансформаторной дистанционной передачи и в качестве первичного датчика в преобразователе угол-код.
Датчики ДУ50 имеют корпусную конструкцию.
Номинальный ток возбуждения:
- канала ТО 50 мА;
- канала ГО 14 мА.
Максимальное выходное напряжение:
- канала ТО 1.1 В;
- канала ГО 1.0 В.
Число пар полюсов (электрическая редукция):
- канала ТО 16;
- канала ГО 1.
Номинальное напряжение возбуждения – 12 В.
Номинальная частота - 400Гц .
Диапазон рабочих частот - от 400 до 4000Гц .
Отсутствие скользящих контактов обеспечивает высокую долговечность и надежность датчиков.
Датчики угла подразделяются на классы точности в соответствии с таблицей.
|
Параметр точности |
Коды точности | |||
|
0.3 |
0.5 |
1 |
2 | |
|
Погрешность следования в дистанционной передаче канала ГО, не более |
- |
- |
±1'
|
±2'
|
