Электродвигатели постоянного тока типа ДК-309М предназначены для работы на пневмоколесных кранах и путеукладчиках в приводах механизма передвижения (ДК-309МА) и механизмах главной и вспомогательной лебедок (ДК-309МБ).
Примечание: Двигатель ДК-309МА по своим техническим и эксплуатационным характеристикам аналогичен двигателю ДК-309АМ, а двигатель ДК-309МБ аналогичен двигателю ДК-309БМ, ТУ 18.88 ИДНЮ.527.500.001ТУ.
Условия эксплуатации:
- Высота над уровнем моря — не более 1200м;
- Температура окружающего воздуха от минус 40oС до плюс 40oС;
- Относительная влажность окружающей среды при температуре 35oС — 100%;
- Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя.
- Содержание пыли в окружающем воздухе до 100 мг/м3.
Технические данные электродвигателей в номинальном кратковременном S2 - 60 мин режиме работы по ГОСТ 183-74
|
ДК-309МА |
ДК-309МБ |
|
| Мощность, кВт | 53 | 55 |
| Напряжение якоря, В | 230 | 240 |
| Ток якоря, А | 263 | 260 |
| Частота вращения, мин-1 | 1270/3350 | 1630/3350 |
| КПД, % | 87.6 | 87.5 |
| Возбуждение | последовательное | независимое 145В, 4,5 А |
| Масса, кг | 450+-10 | 450+-10 |
| Момент инерции, Нм | 1.42 | 1.42 |
- Способ охлаждения IC01 по ГОСТ 20459-75. Степень защиты IP22 по ГОСТ 17494-96.
- Исполнение по способу монтажа IM1103 по ГОСТ 2479-79.
- В части воздействия механических факторов условия эксплуатации должны соответствовать группе М28 ГОСТ 17516-1
(вибрационные нагрузки 2g в диапазоне частот от 10 до 60Гц)

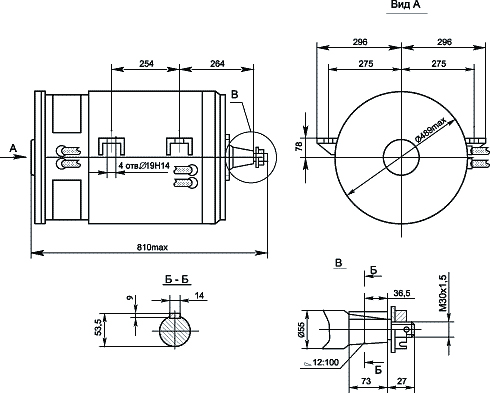

- Габаритные и установочные размеры электродвигателей ДК-309М приведены на рис. 19.
Габаритные, установочные, присоединительные размеры электродвигателей ДК-309М
