Электродвигатели предназначены для работы в качестве малошумного привода различных устройств общепромышленного и специального применения (медицинское и лабораторное оборудование и др.)
Технические характеристики:
| Наименование параметра |
ДАО-70-2,7- М-УХЛ4.2 |
ДАО-70-2,7- 2М-УХЛ4.2 |
| Номинальное напряжение питания, В | 220 | 220 |
| Номинальная частота питающей сети, Гц | 50 | 50 |
| Частота вращения на холостом ходу, об/мин, не менее | 2700 | 2700 |
| Потребляемая мощность на холостом ходу, Вт, не более | 45 | 70 |
| Потребляемый ток холостого хода, А, не более | 0,3 | 0,9 |
| Направление вращения, если смотреть со стороны А (см. габаритные размеры) | против часовой стрелки | по часовой стрелке |
| Масса, кг, не более | 1,3 | 1,3 |
Условия эксплуатации:
Электродвигатели выполняются климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150.
Номинальное значение механических факторов внешней среды при эксплуатации по группе М39 ГОСТ 17516.1.
По типу защиты от поражения электрическим током электродвигатели относятся к классу I по ГОСТ 12.2.007.0.
Электродвигатели не имеют специальной защиты от проникновения внутрь пыли, воды и твердых посторонних тел, поэтому конструкция устройства, в которое встраиваются электро-двигатели, должна предусматривать защиту его в соответствии с требованиями ГОСТ 14254.
Режим работы – продолжительный.
При монтаже необходимо обеспечить электродвигателям такое охлаждение, при котором превышение температуры обмотки катушки статора над температурой окружающей среды не будет превышать 90 0С при работе электродвигателей при номинальной нагрузке. Охлаждение может осуществляться посредством установки крыльчатки на заднюю часть вала электродвига-телей.
Рабочее положение вала двигателей – горизонтальное.
Электродвигатели в устройстве должны устанавливаться жестко с помощью выходящих концов шпилек.
Конструкция:
Электродвигатели состоят из статора с катушкой, короткозамкнутого ротора и двух щитов, за-крепленных на статоре с помощью двух стягивающих шпилек с гайками. На каркасе катушки статора расположены два наконечника для подключения к сети питания.
В конструкции электродвигателей применены подшипники качения.

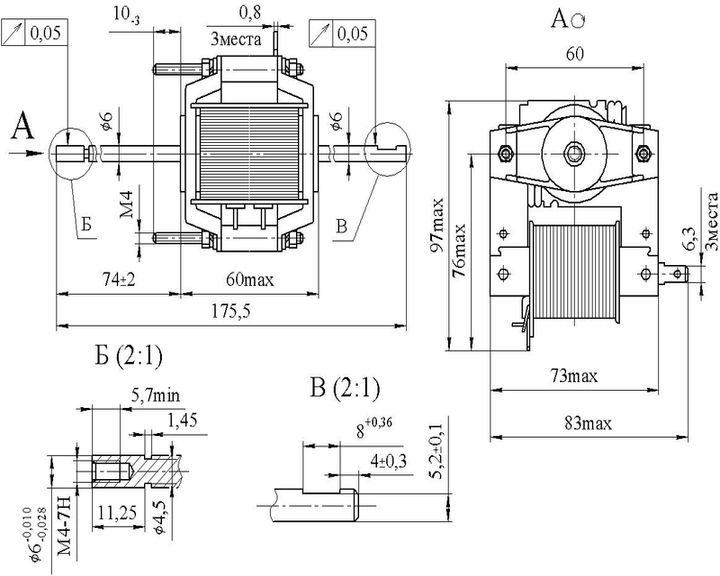

Габаритные размеры :
