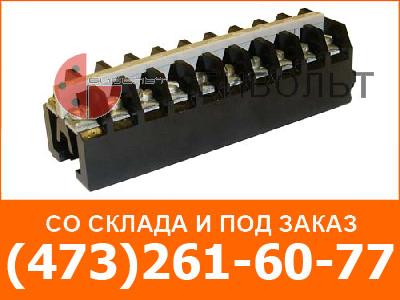

Блоки зажимов БЗ24

Блоки зажимов серии БЗ24 предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 Гц и 60 Гц и постоянного тока напряжением от 6 до 440 В и применяются как комплектующие изделия в стационарных установках

Блоки БЗ24-4П комплектуются торцевыми крышками КТ5
Климатическое исполнение У3 и Т3 по ГОСТ 15150 - 69. Блоки также пригодны для эксплуатации в условиях УХЛ 4 по ГОСТ 15150 - 69.
Типоисполнения блоков зажимов приведены в таблице 1.
Выводы блоков зажимов "под винт" допускают следующее подсоединение в соответствии с таблицей 1:

• одной или двух медных однопроволочных неоконцованных жил сечением 0,35-16 мм² без изгибания в кольцо, не превышающим номинальное сечение зажима блока;
• одной или двух медных многопроволочных жил сечением 0,35-16 мм², оконцованных наконечником;
• одной или двух медных многопроволочных жил сечением 25-185 мм², оконцованных наконечником.
• одной или двух однопроволочных алюминиевых, алюмомедных или из алюминиевых сплавов неоконцованных жил сечением 2,5-16 мм², без изгибания в кольцо, не превышающим номинальное сечение зажима блока;
• одной медной однопроволочной или многопроволочной жилы и одной алюминиевой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным сечением, не превышающим номинальное сечение зажима блока, неоконцованных наконечником, без изгибания в кольцо, одинаковых сечений или с разницей в один размер.

Диаметр контактного винта, мм2 - М4

Выводы зажимов и блоков зажимов под "пайку" допускают подсоединение одной и более жил (в соответствии с таблицей 1) с суммарным сечением, не превышающим максимально допустимого сечения зажима или блока зажимов. При этом допускается подсоединение только медных проводников с однопроволочными или многопроволочными жилами.

Номинальное сечение зажима, мм2 - 4

НТД - ТУ16-91 ИГФР.687222.035 ТУ.

В заказе следует указать:

• Тип блока зажимов.
• Климатическое исполнение и категорию размещения по ГОСТ 15150-69.
• При заказе в экспортном варианте необходимо добавить слово "Экспорт"
• Номер технических условий.

Таблица 1
