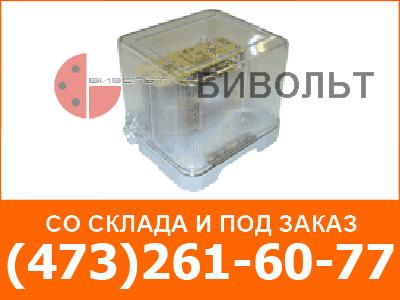

Блоки питания серии БПН 11 и БПТ 11 используются в устройствах, где необходимо питание выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 24, 48, 110 или 220 В с номинальной мощностью 15 - 60 Вт
Блоки типов БПН-11/1 и БПН11/2 могут применяться для питания устройств защиты и сигнализации ЗЗП-1 и УСЗ2/2 при однофазных замыканиях на землю.
Условия эксплуатации:Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 40° С до + 40° С.
Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
Степень защиты оболочки блоков и выводов IР00 по ГОСТ 14255 - 69
Структура условного обозначения:БПХ 11 Х4
БП - блок питания;
Х - вид блока:
Т - токовый;
Н - напряжения;
11 - условное обозначение конструктивного исполнения;
Х - только для блоков напряжения:
1- номинальное выходное напряжение 110 или 220 В;
2- номинальное выходное напряжение 24 или 48 В.
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543.1 - 89.
Основные параметры
Номинальное входное напряжение блоков БПН-11, В 100, 110, 127, 220
Уставки по току наступления феррорезонанса блока БПТ-11, А 2,5; 3,75; 5; 7,5; 10 А
Номинальное выходное напряжение блоков, В:
Номинальная частота блоков БПН-11, Гц 50, 60
Номинальная частота блоков БПТ-11, Гц 50
Технические данные
Блок БПН-11
Значения выходного напряжения блоков типов БПН11/1 и БПН11/2 приведены в таблице 1.
Таблица 1
|
Тип блока |
Схема включения |
Уставки по выходному напряжению, В |
Выходное напряжение без нагрузки, В |
Выходное напряжение при нагрузке | |
|
Сопротивление нагрузки , Ом |
Выходное напряжение, В | ||||
|
БПН11/1 |
2 б |
110 |
140 |
200 |
Не менее 80 |
|
2 д |
220 |
280 |
80 |
Не менее 160 | |
|
2 г |
110 |
125 |
1300 |
Не более 120 Не менее 100 | |
|
БПН11/2 |
2 б |
24 |
31 |
10 |
Не менее 17,5 |
|
2 д |
48 |
62 |
40 |
Не менее 35 | |
|
2 г |
24 |
32 |
500 50 |
Не более 30 Не менее 24 | |
Блоки длительно выдерживают 110 % номинального входного напряжения, при длительно допустимом токе, А, не более:
Потребляемая мощность одного трансформатора блока БПН-11 при отсутствии нагрузки не более, ВА:
Масса блоков БПН-11, кг, не более 4
Блок типа БПТ-11
Длительно выдерживаемый входной ток на уставке "5А" при последовательном включении обмоток, А 9,5
Ток наступления феррорезонанса при отсутствии нагрузки соответствует данным таблицы 2.
Таблица 2
|
Уставка на ток наступления феррорезонанса, А |
Ток при включении первичных обмоток, А | |
|
Одной обмотки |
Обеих обмоток последовательно | |
|
5 |
5 A 0,5 |
2,5 A 0,25 |
|
7,5 |
7,5 A 0,75 |
3,75 A 0,375 |
|
10 |
10 A 1,0 |
5 A 0,5 |
Выходное напряжение блоков БПТ-11 соответствует таблице 3
Таблица 3
|
Сопротивление нагрузки, Ом |
Уставка по напряжению, В |
Выходное напряжение, В |
|
: |
110 |
Не более 118 |
|
600 |
Не менее 92 | |
|
: |
220 |
Не более 236 |
|
2400 |
Не менее 184 | |
|
: |
24 |
Не более 27 |
| 30 |
Не менее 19 |
Потребляемая мощность при токе 9,5 А на уставке 5 А и отсутствии нагрузки, ВА, не более 95
Масса блоков, кг, не более 3
Конструкция:
Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой
Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом)
