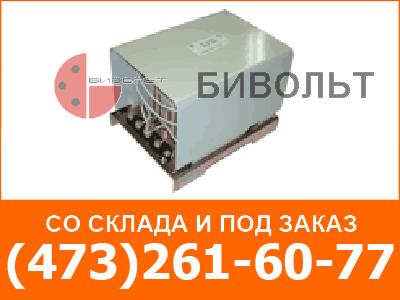

Блоки конденсаторов БК 401, БК 402, БК 403 используются совместно с блоками питания и заряда БПЗ и являются накопителями электрической энергии, которая используется для приведения в действие отключающих катушек выключателей.
Условия эксплуатации:Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20° С до + 40° С.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
Степень защиты оболочки и выводов - IP00 по ГОСТ 14255-69.
Структура условного обозначения:
БК 40Х Х4
БК - блок конденсаторов;
40 - условное обозначение конструктивного исполнения;
Х - цифра:
1 - блок конденсаторов с номинальной емкостью 40 мкФ;
2 - блок конденсаторов с номинальной емкостью 80 мкФ;
3 - блок конденсаторов с номинальной емкостью 200 мкФ;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
Номинальная емкость блоков, мкФ: | |
| БК 401
БК 402 БК 403 |
40 ± 4 |
|
Номинальное напряжение, В |
400 ± 20 |
|
Цепь разделительных диодов блоков выдерживает: | |
| в процессе разряда конденсаторов прямой ток , А, не более
длительно обратное напряжение, В |
10 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) | |
|
Габаритные размеры, мм, не более: | |
| БК 401, БК 402
БК 403 |
185 х 147 х 136 |
|
Масса блоков, кг, не более: | |
| БК 401
БК 402 БК 403 |
3 |
