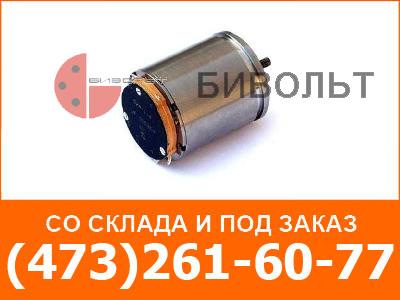

Бесконтактные индукционные фазовращатели (БИФ) обеспечивают линейное изменение фазы выходного напряжения от 0° до 360°.
БИФ применяют для измерения и регулировки фазовых сигналов в радиотехнической, электротехнической аппаратуре и других устройствах, а также в режиме первичного датчика в преобразователях УГОЛ-КОД.
БИФ могут работать в режиме вращающегося или пульсирующего поля, причем в последнем случае к выходным обмоткам подключается фазосдвигающий контур RC, параметры которого приводятся в технической документации на БИФ.
Конструктивно БИФ выполнены как неявнополюсные электрические машины, имеющие равномерно распределенные пазы на статоре и роторе.
Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность.
|
Тип |
Напряжение возбуждения, В |
Частота, кГц |
Диапазон рабочих частот, кГц |
Полное входное сопротивление холостого хода, Ом |
Коэффициент передачи с RC-контуром |
|
БИФ-112
|
40
|
2
|
1,5...5
|
500
|
0,36
|
Масса не более 0,25 кг.
По величине фазовой погрешности в режиме пульсирующего поля с RC-контуром БИФ подразделяются на классы в соответствии со следующей таблицей.
|
Параметр точности |
Классы точности | ||
|
1 |
2 |
3 | |
|
Фазовая ошибка, не более |
±15' |
±30' |
±60' |
