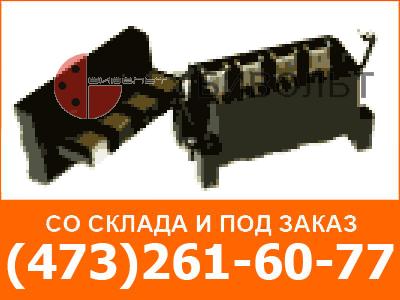

Блоки испытательные серии БИ предназначены для использования в качестве многополюсных штепсельных разьемов в цепях релейной защиты, автоматики и измерительных приборов.
Блоки испытательные являются комплектующими изделиями.
Условия эксплуатации: Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ 4, O4.
Блоки предназначены для работы в следующих условиях:
Структура условного обозначения:
БИ Х Х Х4
БИ - блок испытательный;Номинальное напряжение переменного тока, В 100
Номинальная частота, Гц 50, 60
Номинальное напряжение оперативного постоянного тока, В 110 или 220
Номинальное напряжение, В 220;
Номинальный ток, А 6;
Род тока, постоянный и переменный;
Номинальная частота переменного тока, Гц 50 или 60.
Испытательное напряжение, выдерживаемое электрической изоляцией блоков и штепселей в течение 1 мин. без пробоя и перекрытия (напряжение переменного тока частоты 50 Гц, приложенное между всеми электрически несвязанными цепями блоков и штепселей, а также между ними и корпусом), В 1700.
Масса и габаритные размеры указаны в таблице
Тип |
Масса, кг, не более |
Габаритные размеры |
БИ 4 БИ 4М БИ 6 БИ 6М |
0,63 0,2 0,85 0,3 |
116х78х64 91х45х64 152х78х64 127х45х64 |
