Стартер-генератор типа 5ПСГМ – электрическая машина постоянного тока, предназначенная для работы в качестве электродвигателя последовательного возбуждения с питанием от аккумуляторной батареи при запуске дизель-генератора и в качестве вспомогательного генератора с независимым возбуждением при работе дизеля тепловоза.
Технические данные 5ПСГМ при работе в режиме стартера
|
Параметры |
I режим |
II режим |
||
|
Трогание |
Прокрутка |
Трогание |
Прокрутка |
|
| Мощность потребляемая, кВт | 50,0 | 76,0 | ||
| Момент, Нм,
не менее |
1500 | 843 | 2000 | 1100 |
| Ток якоря, А,
не более |
1600 | 800 | 2100 | 1100 |
| Частота вращения, мин-1 | 330 | 330 | ||
| Длительность цикла, с | 12 | 12 | ||
Технические данные 5ПСГМ при работе в режиме стартера
|
Параметры |
Режим S6
|
Режим S1
|
| Мощность максимальная, кВт | 62,0 | 50 |
| Мощность минимальная, кВт | 32,0 | |
| Напряжение якоря, В | 110 | 110 |
| Ток якоря, А | 455 | |
| Частота вращения, мин-1 | 1050/3300 | 1050/3300 |
| Длительность цикла, мин | 10 | |
| Длительность максимальной нагрузки, % | 50 |
- Способ охлаждения IC01 по ГОСТ 20459-87.
- Степень защиты IP21 по ГОСТ 14254-96.
- Исполнение по способу монтажа IM1003 по ГОСТ 2479-79.
- Направление вращения — правое со стороны привода.
- В части воздействия механических факторов условия эксплуатации должны соответствовать группе М25 ГОСТ 17516.1-90Е.
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 — УХЛ2, У2, Т2.

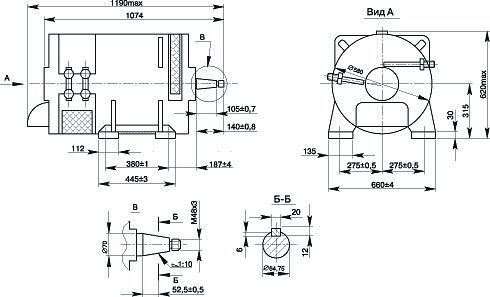

Габаритные и установочные размеры стартер-генератора 5ПСГ
