Электродвигатели 4СДМ

Электродвигатели синхронные 4СДМ  (в дальнейшем именуемые “двигатели”) со статической системой возбуждения предназначены для продолжительного режима работы S1 от сети трехфазного переменного тока частотой 50 или 60 Гц и номинального напряжения 6,0 или 10,0 кВ.

Двигатели разработаны для привода шаровых и стержневых мельниц, применяемых в технологических линиях переработки руды предприятий горно-обогатительной и угольной отраслей промышленности. Двигатели имеют повышенные пусковые характеристики (пусковые моменты до 1,35Мн, входные моменты до 1,5 Мн), обусловленные большой маховой массой приводного механизма.

Двигатели могут применяться также в качестве привода других механизмов, не требующих регулирования частоты вращения, таких как насосы, вентиляторы, дымососы, рубительные машины и т.д.

Структура условного обозначения:
4 СДМ - 1250 Х - ХХ - Х ХХХХ

Пример записи обозначения двигателя при его заказе и в  документации другого изделия:
"Электродвигатель 4СДМ-1250К-24-6УХЛ4»

Условия  эксплуатации:
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Двигатели изготавливаются в климатических исполнения УХЛ и О категории размещения 4 по ГОСТ 15150.
Группа условий эксплуатации по коррозионной активности атмосферы для двигателей вида климатического исполнения УХЛ4 должна быть I,  для двигателей вида климатического исполнения О4 -  II  по ГОСТ 15150.
Концентрация пыли в окружающей среде не должна превышать 2 мг/м³.

Конструктивное исполнение.

Степень защиты корпуса и коробки выводов двигателей  - IP11  по ГОСТ 17494.
Способ охлаждения двигателей - ICA01 по ГОСТ 20459.
Направление вращения - реверсивное.   Направление вращения изменяется путем чередования фаз при отключенном двигателе.

Форма конструктивного исполнения двигателя - IM7311 по ГОСТ 2479: на фундаментной плите, с двумя стояковыми подшипниками скольжения, на приподнятых лапах и одним цилиндрическим концом вала.

Двигатели допускают прямой асинхронный пуск от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. Пуск двигателей обеспечивается как при номинальном напряжении сети, так и при снижении напряжения за время пуска не ниже 0,8Uном, при этом среднее напряжение на зажимах двигателя должно быть не менее 0,85 Uном.

Двигатели допускают соединение с исполнительным механизмом с помощью эластичной или зубчатой муфты.

Двигатели изготовлены с влагостойкой термореактивной изоляцией типа “Монолит-2”. Обмотка статора имеет 6 выводных концов, выведенных в коробку выводов и соединенных в “звезду”.

Для контроля температуры обмотки и сердечника статора в пазах уложены  шесть термометрических вставок, концы которых выведены на клеммную панель для подключения к устройству контроля.

Подшипники скольжения  – стоякового типа, разъемные, с жидкой кольцевой смазкой. Для защиты от подшипниковых токов, один подшипниковый стояк (со стороны противоположной приводу) изолирован от фундаментной плиты.

Температура вкладышей подшипников контролируется с помощью термометров сопротивления, устанавливаемых на подшипниковых стояках. Специальный цифровой прибор контроля температуры позволяет визуально контролировать температуру обоих подшипников при эксплуатации двигателя.

Управление пуском, остановом и возбуждением двигателя осуществляется от статических тиристорных возбудителей, размещенных в отдельном шкафу. В возбудителе предусмотрены автоматический, ручной и аварийный режимы управления током возбуждения ротора. Кратность форсирования по напряжению не менее 1,75 при номинальном напряжении сети, питающей возбудитель.

Питание тиристорного возбудителя осуществляется от понижающего трансформатора типа ТСЗВ, входящего в комплект поставки двигателя.

Основные преимущества электродвигателей типа 4СДМ относительно аналогов:

• Обмотки статоров и полюсов  электрических машин изготавливаются с влагостойкой термореактивной изоляцией типа «Монолит-2». Изоляция обмоток по нагревостойкости соответствует классу «F» с использованием по классу «В».
• Оригинальная конструкция обмотки ротора, обеспечивающая повышенную надёжность.
• Значительное снижение массы (до 20%).

Технические характеристики

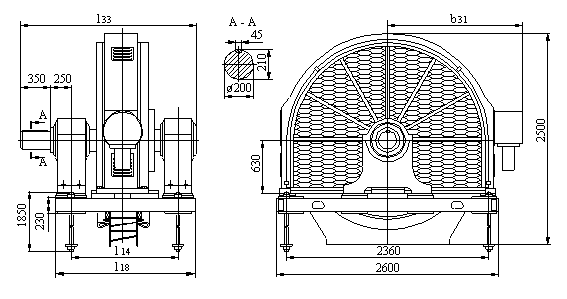

Габаритные, установочные и присоединительные размеры:

Размеры в мм
