Генератор постоянного тока типа 4ПНГУК315М предназначен для работы на путеукладочных кранах УК-25/20 и других самоходных железнодорожных машинах.
Технические данные генератора в номинальном режиме работы S1 по ГОСТ 183-74
|
Параметры |
4ПНГУК315М |
для замены генератора П111П |
| Мощность, кВт | 160,0 | 120,0 |
| Напряжение якоря, В | 230 | 230 |
| Ток якоря, А | 696 | 522 |
| Частота вращения, мин-1 | 1500 | 1500 |
| Частота вращения, максимальная при холостом ходе, мин-1 | 1700 | |
| КПД, % | 92,3 | 91,0 |
Возбуждение смешанное, с независимой обмоткой возбуждения напряжением 24 В
- Способ охлаждения IC01 по ГОСТ 20459-87.
- Степень защиты IP23 по ГОСТ 14254-96.
- Исполнение по способу монтажа IM1001 по ГОСТ 2479-79.
- Направление вращения — правое со стороны привода.
- В части воздействия механических факторов условия эксплуатации должны соответствовать группе М25 ГОСТ 17516.1-90Е.
- Климатическое исполнение и категория размещения по ГОСТ 150150-69 — УХЛ2, У2, Т2.

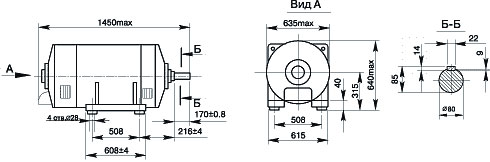

- Габаритные и установочные размеры генератора 4ПНГУК315М приведены на рис. 23.
- Масса генератора 1280±50 кг.
Габаритные и установочные размеры генератора 4ПНГУК315М
