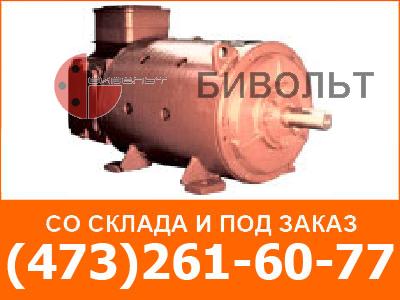

Электродвигатели постоянного тока cерии 4ПНМ

Предназначены для работы в автоматизированных электроприводах постоянного тока промышленного оборудования с питанием как от полупроводниковых преобразователях, так и от генераторов.

Обозначение

4ПХМХХХХХХ04:

4 - порядковый номер серии;

П - машина постоянного тока с датчиками тепловой защиты;

Х - исполнение по степени защиты и способу охлаждения:

Б - закрытое исполнение с естественным охлаждением, высотой оси вращения 112 - 180 мм;

Н - защищенное исполнение с самовентиляцией, высотой оси вращения 112 - 180 мм;

О - закрытое исполнение с обдувом от постороннего вентилятора, высотой оси вращения 160 - 180 мм;

Ф - защищенное исполнение с независимой вентиляцией от постороннего вентилятора, высотой оси вращения 132 - 180 мм;

М - модификация;

С - смешанное (с параллельной и последовательной обмотками) возбуждение;

ХХХ - высота оси вращения, мм (112, 132, 160, 180);

Х - условная длина сердечника якоря: М-первая длина, L-вторая длина;

Х - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;

04 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Конструкция:

Модифицированные, с независимым возбуждением (4ПНМ) и со смешанным возбуждением (4ПНМС).

Защищенного исполнения с самовентиляцией, степень защиты IP23S по ГОСТ 17494 - 87, способ охлаждения IC01 по ГОСТ 20459 - 87.

Применена изоляция класса нагревостойкости Н по ГОСТ 8865 - 87.

Механическое воздействие по группе М8 по ГОСТ 17516.1 - 90.

Изготавливается с датчиком тепловой защиты, возможна установка тахогенератора.

Конструктивное исполнение по способу монтажа:

• 4ПНМ – IM1041, IM2041, IM3041 по ГОСТ 2479 - 79 – на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального и вертикального положения вала;
• 4ПНМС – IM1001, IM3001 по ГОСТ 2479 - 79 – на лапах, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального положения вала;
• 4ПНМ без тахогенератора – IM1002 по ГОСТ 2479 - 79 – на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.

Климатическое исполнение и категория размещения О4 по ГОСТ 15150 - 69.

Технические характеристики

Режим работы продолжительный S1, допускается работа в режимах S2 - S8 по ГОСТ 183 - 74.

Средний уровень звука мощности при номинальной частоте вращения соответствует 2-му классу по ГОСТ 16372 - 93.

Среднеквадратичное значение виброскорости двигателей категории R при номинальной и максимальной частоте вращения соответствует классу 1.12 для машин с высотой оси вращения 112, 132 мм и классу 1,8 для машин с высотой оси вращения 160, 180 мм по ГОСТ 20815 - 93.

Двигатели допускают длительную работу при регулировании частоты вращения от номинальной до максимальной путем уменьшения тока возбуждения при номинальном токе якоря и номинальном напряжении на якоре.

Двигатели допускают регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения изменением тока якоря и длительно – с током якоря не более 0,81 ном.

Двигатели допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля изменением напряжения на якоре.

Условия эксплуатации:

Высота над уровнем моря не более 1000 м.

Температура окружающей среды от 1 до 40С, относительная влажность воздуха до 98 % при t=35 ?С.

Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.

Вероятность безотказной работы за наработку 4 000 ч не менее 0,93 (с заменой щеток при необходимости через 2000 ч).

Средний ресурс до списания 20 000 ч. Средний срок службы 15 лет.

Электродвигатели серии 4ПНМ защищенного исполнения с самовентиляцией

Электродвигатели серии 4ПНМС смешанного возбуждения
