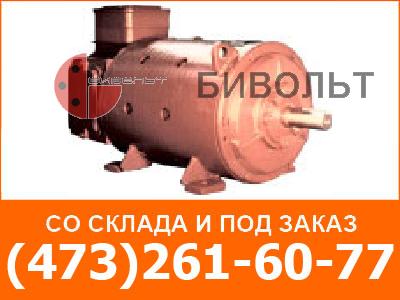

Предназначены для работы в автоматизированных электроприводах постоянного тока промышленного оборудования с питанием как от полупроводниковых преобразователях, так и от генераторов.
4ПХМХХХХХХ04:
4 - порядковый номер серии;
П - машина постоянного тока с датчиками тепловой защиты;
Х - исполнение по степени защиты и способу охлаждения:
Б - закрытое исполнение с естественным охлаждением, высотой оси вращения 112 - 180 мм;
Н - защищенное исполнение с самовентиляцией, высотой оси вращения 112 - 180 мм;
О - закрытое исполнение с обдувом от постороннего вентилятора, высотой оси вращения 160 - 180 мм;
Ф - защищенное исполнение с независимой вентиляцией от постороннего вентилятора, высотой оси вращения 132 - 180 мм;
М - модификация;
С - смешанное (с параллельной и последовательной обмотками) возбуждение;
ХХХ - высота оси вращения, мм (112, 132, 160, 180);
Х - условная длина сердечника якоря: М-первая длина, L-вторая длина;
Х - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Конструкция:
Модифицированные, с независимым возбуждением (4ПНМ) и со смешанным возбуждением (4ПНМС).
Защищенного исполнения с самовентиляцией, степень защиты IP23S по ГОСТ 17494 - 87, способ охлаждения IC01 по ГОСТ 20459 - 87.
Применена изоляция класса нагревостойкости Н по ГОСТ 8865 - 87.
Механическое воздействие по группе М8 по ГОСТ 17516.1 - 90.
Изготавливается с датчиком тепловой защиты, возможна установка тахогенератора.
Конструктивное исполнение по способу монтажа:
Климатическое исполнение и категория размещения О4 по ГОСТ 15150 - 69.
Технические характеристики
Режим работы продолжительный S1, допускается работа в режимах S2 - S8 по ГОСТ 183 - 74.
Средний уровень звука мощности при номинальной частоте вращения соответствует 2-му классу по ГОСТ 16372 - 93.
Среднеквадратичное значение виброскорости двигателей категории R при номинальной и максимальной частоте вращения соответствует классу 1.12 для машин с высотой оси вращения 112, 132 мм и классу 1,8 для машин с высотой оси вращения 160, 180 мм по ГОСТ 20815 - 93.
Двигатели допускают длительную работу при регулировании частоты вращения от номинальной до максимальной путем уменьшения тока возбуждения при номинальном токе якоря и номинальном напряжении на якоре.
Двигатели допускают регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения изменением тока якоря и длительно – с током якоря не более 0,81 ном.
Двигатели допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля изменением напряжения на якоре.
Условия эксплуатации:
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от 1 до 40С, относительная влажность воздуха до 98 % при t=35 ?С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Надежность и долговечностьВероятность безотказной работы за наработку 4 000 ч не менее 0,93 (с заменой щеток при необходимости через 2000 ч).
Средний ресурс до списания 20 000 ч. Средний срок службы 15 лет.
Тип | Мощность, кВт | Номинальный момент, Н*м | Частота вращения, мин-1 | Напряжение якоря, В | Ток якоря, А | |
nnom | nmax | |||||
4ПНМ112МО4 | 0,63 | 8,5 | 710 | 3000 | 110 | 9,2 |
8,0 | 750 | 2500 | 220 |
4,4 |
||
0,90 | 8,9 | 975 | 4000 | 110 | 12,3 | |
8,6 | 1000 | 3500 | 220 | 5,9 | ||
1,60 | 10,1 | 1600 | 4000 | 110 | 19,8 | |
1,70 | 220 | 10,2 | ||||
2,50 | 2360 | 110 | 28,6 | |||
220 | 14,3 | |||||
3,55 | 10,4 | 3250 | 110 | 40,6 | ||
220 | 19,6 | |||||
4ПНМ112LО4 | 0,80 | 12,1 | 630 | 2500 | 110 | 11,2 |
11,4 | 670 | 220 | 5,5 | |||
1,32 | 14,8 | 850 | 4000 | 110 | 18,2 | |
1,40 | 14,1 | 950 | 3500 | 220 | 9,1 | |
2,50 | 15,9 | 1500 | 4000 | 110 | 29,7 | |
15,9 | 220 | 14,9 | ||||
3,35 | 16,0 | 2000 | 110 | 39,9 | ||
15,1 | 2120 | 220 | 19,2 | |||
5,30 | 16,9 | 3000 | 110 | 58,9 | ||
16,9 | 220 | 28,5 | ||||
4ПНМ132МО4 | 1,60 | 20,4 | 750 | 3000 | 110 | 19,0 |
21,5 | 710 | 2500 | 220 | 9,6 | ||
20,4 | 750 | 1850 | 440 | 4,6 | ||
2,50 | 23,9 | 1000 | 4000 | 110 | 29,0 | |
23,9 | 3000 | 220 | 14,3 | |||
23,9 | 2500 | 440 | 7,1 | |||
4,00 | 23,9 | 1600 | 4000 | 110 | 43,5 | |
25,5 | 1500 | 220 | 21,5 | |||
23,9 | 1600 | 3750 | 440 | 10,7 | ||
7,1 | 30,2 | 2240 | 4000 | 220 | 38,0 | |
32,0 | 2120 | 440 | 18,8 | |||
10,60 | 33,7 | 3000 | 220 | 54,9 | ||
32,1 | 3150 | 440 | 26,7 | |||
4ПНМ132LО4 | 2,00 | 28,5 | 670 | 2700 | 110 | 24,3 |
26,9 | 710 | 2500 | 220 | 11,8 | ||
26,9 | 710 | 1850 | 440 | 6,2 | ||
3,15 | 28,4 | 1060 | 4000 | 110 | 35,6 | |
30,1 | 1000 | 3000 | 220 | 18,4 | ||
30,1 | 2500 | 440 | 9,2 | |||
5,50 | 35,0 | 1500 | 4000 | 110 | 62,1 | |
35,0 | 220 | 29,9 | ||||
35,0 | 1500 | 3750 | 440 | 14,7 | ||
8,50 | 36,2 | 2240 | 4000 | 220 | 44,5 | |
36,2 | 440 | 22,6 | ||||
4ПНМ160МО4 | 14,00 | 42,4 | 3150 | 4000 | 220 | 72,7 |
39,9 | 3350 | 440 | 35,7 | |||
3,00 | 38,2 | 750 | 3000 | 110 | 33,9 | |
2500 | 220 | 16,8 | ||||
5,00 | 47,8 | 1000 | 3000 | 27,8 | ||
2500 | 440 | 13,8 | ||||
7,50 | 51,2 | 1400 | 4000 | 110 | 81,6 | |
47,8 | 1500 | 220 | 39,9 | |||
3750 | 440 | 19,7 | ||||
13,00 | 58,7 | 2120 | 4000 | 220 | 67,5 | |
440 | 33,5 | |||||
18,00 | 54,6 | 3150 | 220 | 91,2 | ||
440 | 45,2 | |||||
4ПНМ160LО4 | 4,00 | 60,6 | 630 | 2500 | 110 | 45,0 |
53,8 | 710 | 220 | 21,5 | |||
60,6 | 630 | 1850 | 440 | 10,9 | ||
6,30 | 63,3 | 950 | 3500 | 110 | 68,7 | |
56,8 | 1060 | 3000 | 220 | 32,6 | ||
60,2 | 1000 | 2500 | 440 | 16,4 | ||
11,0 | 75,0 | 1400 | 4000 | 220 | 57,3 | |
70,0 | 1500 | 3750 | 440 | 28,0 | ||
16,0 | 76,4 | 2000 | 4000 | 220 | 81,4 | |
68,2 | 2240 | 440 | 39,7 | |||
23,6 | 75,1 | 3000 | 440 | 59,2 | ||
4ПНМ180МО4 | 5,60 | 75,3 | 710 | 3000 | 110 | 61,0 |
75,3 | 710 | 2500 | 220 | 30,0 | ||
71,3 | 750 | 1850 | 440 | 15,3 | ||
8,00 | 72,1 | 1060 | 3500 | 110 | 84,3 | |
68,2 | 1120 | 3000 | 220 | 41,1 | ||
76,4 | 1000 | 2500 | 440 | 21,1 | ||
15,00 | 95,5 | 1500 | 3700 | 220 | 76,6 | |
95,5 | 440 | 38,1 | ||||
25,00 | 106,6 | 2240 | 220 | 131,7 | ||
106,6 | 440 | 64,9 | ||||
37,00 | 112,2 | 3150 | 440 | 91,1 | ||
4ПНМ180LО4 | 7,1 | 101,2 | 670 | 2700 | 110 | 78,0 |
90,4 | 750 | 2500 | 220 | 37,4 | ||
90,4 | 1850 | 440 | 18,4 | |||
11,0 | 105,0 | 1000 | 3000 | 220 | 57,2 | |
105,0 | 2500 | 440 | 28,2 | |||
18,5 | 126,2 | 1400 | 3700 | 220 | 94,7 | |
110,4 | 1600 | 440 | 46,4 | |||
30,0 | 135,0 | 2120 | 440 | 74,8 | ||
42,5 | 133,7 | 3000 | 440 | 103,2 |
Тип | Мощность, кВт | Напряжение якоря, В | Номинальная частота вращения, мин-1 |
Максимальная частота вращения, мин-1 |
4ПНМС132МО4 | 4 | 220 | 1550 | 4000 |
4ПНМС132LО4 | 5,5 | 1500 | ||
4ПНМС160МО4 | 7,5 | 1400 | ||
4ПНМС160LО4 | 11,0 | 1400 | ||
4ПНМС180МО4 | 15,0 | 1550 | 3700 | |
4ПНМС180LО4 | 18,5 | 1500 |
