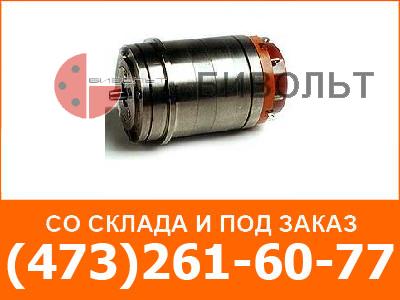

Вращающиеся трансформаторы ВТ-5 предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы подразделяются на синусно-косинусные (СКВТ),выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу п в пределах ±60°.
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу) .
|
Исполнение |
Режим работы |
Номинальное напряжение, В |
Полное входное сопротивление холостого хода, Ом |
Коэффициент трансформации |
|
00
|
СКВТ
|
40
|
200
|
0,53
|
Номинальная частота - 400Гц
Диапазон рабочих частот - от 400 до 4000Гц
Масса не более 0,7кг
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности в соответствии со следующей таблицей.
