Результаты поиска на складе ВБС35III-31,5/630 УХЛ1 | |||
| Наименование | Количество | Цена | Заказ |
| Вакуумные выключатели высоковольтные ВБС35III-31,5/630 УХЛ1 | Заказ |  | |
| Вакуумные выключатели высоковольтные ВБС35III-31,5/630 УХЛ1 | Заказ | | |

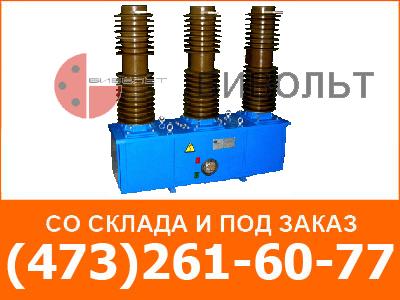

Выключатели вакуумные с электромагнитным и пружинным приводами с усиленной изоляцией, наружной установки предназначены для работы в электрических сетях на открытых частях станций, подстанций, для тяговых подстанций электрифицированных железных дорог, в распределительных устройствах в сетях трёхфазного переменного тока.
Условия эксплуатации
1) выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
2) высота над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50 град. С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 630; 1250; 1600; 2000 |
| Номинальный ток отключения, кА | 25 (31,5) |
| Cквозной ток
короткого замыкания: - ток электродинамической стойкости, кА - ток термической стойкости, кА - время протекания тока термической стойкости, с |
64(80) 25(31,5) 3 |
| Собственное время включения выключателей не более, с | 0,007 |
| Собственное время отключения выключателей не более, с | 0,035 |
| Полное время отключение не более, с | 0,055 |
| Ресурс по механической работоспособности, операций ВО, на менее | 25000 |
| Ресурс по коммутационной способности при номинальном токе, операций ВО, не менее | 2000 |
| Ресурс по коммутационной способности при токах 0,6 - 1,0 от тока отключения, операций ВО, не менее | 50 |
| Трансформатор
тока ТОЛ-35-III-II УХЛ1: - номинальный первичный/ вторичный ток, А |
1500 * /5 |
| * - по требованию заказчика : 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000 | |
| Номинальный класс
точности: - вторичной обмотки для измерений (обмотки для защиты) |
0,5** (10Р /10Р) |
| ** - по требованию заказчика 0,5 S и 0,2 S | |
| Привод электромагнитный: | |
| Номинальное напряжение постоянного тока электромагнитов включения и отключения, В | 110, 220 |
| Ток потребления
электромагнита при напряжении 110/220 В, А - при включении выключателя; - при отключении выключателя |
70; 35 5; 2,5 |
| Привод пружинный: | |
| Номинальное напряжение постоянного (переменного) тока электромагнитов включения, отключения, и электромагнита взвода пружин включения, В | 110,220(220) |
| Ток потребления
электромагнита при напряжении 110/220(220 ) В, А - включения; - отключения; - взвода пружины включения |
3/1,5(1,5) 3/1,5(1,5) 8/4 (4) |
| Ток потребления расцепителя от независимого источника при напряжении 220 В постоянного тока, А, не более | 0,45 |
| Ток срабатывания расцепителя максимального тока, предназначенного для работы в схеме с дешунтированием, А | 3 или 5 |
| Масса выключателей
должна быть не более: - с электромагнитным приводом, кг - с пружинным приводом, кг |
550 600 |
Требования к надежности
1)
ресурс по механической стойкости не менее 30 000 циклов В–tn–О, где tn
–произвольная пауза;
2) ресурс по коммутационной стойкости при номинальном токе 1600 А – не
менее 30 000 циклов В–tn–О;
3) ресурс по коммутационной стойкости при номинальном токе отключения
25; 31,5 кА – не менее 100 операций О; из них 30 циклов В-О;
4) срок службы до списания – 30 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан
ресурс по коммутационной или механической стойкости.
Устройство и работа выключателя
Выключатель
состоит из трёх полюсов c единым пружинным приводом ППУ-600 или электромагнитным
приводом ПЭМУ-500, которые установлены на каркасе. Каждый полюс состоит
из изоляционного дугогасительного блока в верхней части которого расположена
дугогасительная камера с дополнительной изоляцией, механизма дополнительного
поджатия контактов КДВ и токовыводов.
Пружинный привод состоит из электромагнита взвода пружины, пружины включения,
электромагнита включения, силового механизма, электромагнита отключения
и аварийных расцепителей. Электрическая схема блока питания и управления
выключателем собрана на панели, закреплённой в корпусе выключателя.
Электромагнитный привод состоит из электромагнита включения и отключения,
силового механизма. Электрическая схема блока питания и управления выключателем
собрана на панели, закреплённой в корпусе выключателя.
Принцип работы выключателя основан на гашении в вакууме электрической
дуги, возникающей при размыкании контактов. Гашение электрической дуги
обеспечивается вакуумной дугогасительной камерой.
Включение выключателя
Операции включения осуществляются приводом прямого действия за счет тягового
усилия электромагнита включения (выключателей с электромагнитным приводом)
или приводом косвенного действия за счёт тягового усилия пружины включения
(выключателей с пружинным приводом).
Операция включения выключателя:
с пружинным приводом производится дистанционно с помощью электромагнита
или ручкой ВКЛ местного включения. Ручкой ВКЛ выключатель можно включить
при отсутствии напряжения питания привода;
с электромагнитным приводом производится за счёт энергии включающего электромагнита
и осуществляется подачей напряжения на его катушку.
Ручное неоперативное включение производится при регулировке выключателя
с помощью винта ходового, устанавливаемого на приводе.
Оперативное включение выключателя с электромагнитным приводом вручную
запрещается!
Отключение выключателя
Отключение выключателя производится, за счёт суммарной энергии запасённой
при включении выключателя, отключающими пружинами механизма выключателя
и пружинами дополнительного поджатия подвижных контактов дугогасительных
камер.
Для выполнения операции отключения необходимо подать электрический сигнал
на отключающий электромагнит привода. Возможно отключение выключателя
путём воздействия вручную на красную рукоятку местного оперативного отключения
