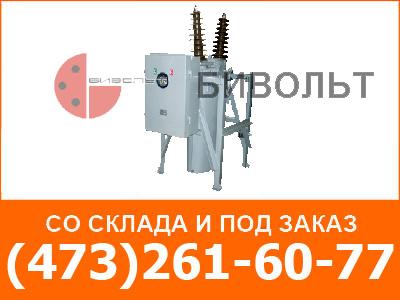

Вакуумные выключатели высоковольтные типа ВБЭТ

Выключатели высоковольтные вакуумные предназначены для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях однофазного переменного тока частотой 50 Гц для тяговых подстанций электрифицированных железных дорог, а также постов секционирования и пунктов параллельного соединения контактной сети.

Условия эксплуатации
1)выключатель предназначен для работы в районах умеренного, холодного(УХЛ) климата, категории размещения 1 по ГОСТ 15150-69;
2)высота над уровнем моря до 1000 м;
3)верхнее значение температуры окружающего воздуха при эксплуатации плюс 40 град. С;
4)нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.

Технические характеристики

Требования к надежности

1) ресурс по механической стойкости не менее 20000 циклов В–tn–О, где tn –произвольная пауза;
2) ресурс по коммутационной стойкости при номинальных токах 1600А и 630 А – не менее 20000 циклов В–tn–О;
3) ресурс по коммутационной стойкости при номинальном токе отключения 25 кА – не менее 30 циклов ВО и 70 операций О;
4) срок службы до списания – 30 лет.
Примечание. Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Устройство и работа выключателя

Выключатель состоит из трех полюсов. Они собраны на отдельных крышках, установленных на каркасе. Полюса соединены между собой в один общий комплект междуполюсными муфтами. На каркасе укреплен шкаф с электромагнитным приводом ПЭМУ-200(500) или пружинным приводом типа ППУ-600 Допускается питание включающих электромагнитов привода выпрямленным током, например, от устройства питания типа УКП-КН. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ4-35-25/1600 УХЛ2.1-1 ДКВБ.686485.003ТУ. Выключатель комплектуется встроенными трансформаторами тока ТВ-35-II. В качестве дополнительной изоляции дугогасительных камер применяется трансформаторное масло или электроизоляционная жидкость типа МИДЕЛЬ 7131.

Включение выключателя

Оперативное включение происходит за счет энергии включающего электромагнита привода для выключателей с электромагнитным приводом или за счет энергии включающих пружин, запасенной при их автоматическом или ручном заводе для выключателей с пружинным приводом.
Оперативное включение выключателей с электромагнитным приводом проиэводится дистанционно подачей напряжения питания и напряжения управления на контактодержатели привода.
Ручное неоперативное включение производится при регулировке выключателя с помощью винта ходового, устанавливаемого на приводе.
Ручное оперативное включение выключателя с электромагнитным приводом ЗАПРЕЩАЕТСЯ!
Оперативное включение выключателей с пружинным приводом производится дистанционно или вручную ручкой местного оперативного включения.
Дистанционное оперативное включение производится подачей напряжения питания и напряжения управления на контактодержатели привода.
Ручное оперативное включение производится ручкой местного включения после ручного или автоматического завода включающих пружин.

Отключение выключателя

Отключение выключателя производится, за счет суммарной энергии запасенной при включении выключателя, отключающими пружинами механизма выключателя и пружинами дополнительного поджатия подвижных контактов дугогасительных камер.
Для выполнения операции отключения необходимо подать электрический сигнал на отключающий электромагнит привода. Возможно отключение выключателя путем воздействия вручную ручкой местного отключения.
