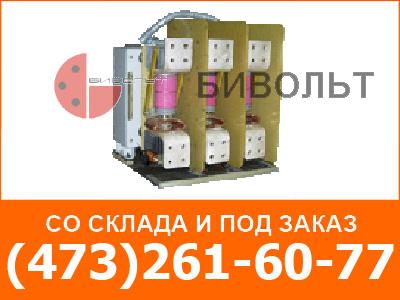

Выключатели предназначены для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50Гц с напряжением 10(6) кВ с изолированной или компенсированной нейтралью.
Условия эксплуатации
1) выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
2) выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 55 град. С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С;
5) относительная влажность воздуха при температуре +25 град.С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки – в условиях выпадения росы.
| Наименование параметра | ВБЭ-10-31,5/ 630-1600 УХЛ2 |
ВБЭ-10-31,5(40)/ 2000-3150 УХЛ2 |
ВБЭ-10-31,5(40)/ 630-3150; 4000* УХЛ2 |
ВБП-10-31,5(40)/ 630-3150; 4000* УХЛ2 |
| Номинальное напряжение, кВ | 10 | |||
| Наибольшее рабочее напряжение, кВ | 12 | |||
| Номинальный ток, А | 31,5 | 31,5(40) | 31,5(40) | |
| Номинальный ток отключения, кА | 630-1600 | 2000-3150 | 630-3150; 4000* | |
| Сквозной
ток короткого замыкания: - ток электродинамической стойкости, кА; - ток термической стойкости, кА; - время протекания тока термической стойкости, с |
80 31,5 3 |
80 (102) 31,5 (40) 3 |
||
| Собственное время включения, с, не более | 0,1 | 0,1 | ||
| Собственное время отключения, с, не более | 0,04 | 0,04 | ||
| Токи потребления электромагнита включения: - 220 В переменного тока, А, не более; - 220 В постоянного тока, А, не более; - 110 В постоянного тока, А, не более |
45 45 95 |
45 (70) 50 (70) 95 (140) |
50 50 95 |
0,7(1,5) 0,7(1,5) 1,3(3) |
| Ток
потребления электромагнита отключения при номинальном напряжении: - 220 В переменного тока, А, не более; - 220 В постоянного тока, А, не более; - 110 В постоянного тока, А, не более |
1,5 2 3 |
1,5 2 3 |
0,7(1,5) 0,7(1,5) 1,3(3) |
|
| Ток потребления электромагнита взвода пружины включения (для ВБП): - 220 В переменного тока, А, не более; - 220 В постоянного тока, А, не более; - 110 В постоянного тока, А, не более |
- |
- |
8 8 16 |
|
| Расцепитель минимального напряжения: | ||||
| - номинальное напряжение; | 100 В переменного тока | |||
| - напряжение срабатывания; | от 0,35 до 0,5 номинального тока | |||
| - напряжение возврата; | 0,85 номинального тока | |||
| - выдержку времени срабатывания при полном снятии напряжения (в зависимости от величины подключенной емкостной батареи, входящей в состав выключателя); | 0,8
с или 1,6 с или 2,4 с или 3,2 с или 4 с |
|||
| - отклонение времени срабатывания относительно среднего значения при полном снятии напряжения, с, не более; | ± 0,3 с | |||
| - потребление мощности при подтянутом якоре и при номинальном напряжении, ВА, не более | 30 | |||
| Расцепитель
с питанием от независимого источника: - номинальное напряжение питания постоянного тока; - ток потребления при номинальном напряжении |
220 В; не более 0,5 А |
|||
| Расцепитель
максимального тока: - ток срабатывания, А - потребление мощности при неподтянутом якоре, ВА |
3 или 5 не более 30 |
|||
| Масса
выключателей должна быть не более: - стационарного исполнения, кг; - выкатного исполнения, кг |
115 188 |
198 260 |
||
* - с принудительным охлаждением.
Требования к надежности
1)
ресурс по механической стойкости – 50000 циклов В–tn–О;
2) ресурс по коммутационной стойкости при нагрузочных токах – 50000 циклов
В–tn–O, где tn– произвольная пауза;
3) ресурс по коммутационной стойкости при номинальном токе отключения
– 100 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 15 лет;
5) срок службы до списания – 30 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан
ресурс по коммутационной или механической стойкости.
Устройство и работа выключателя
Выключатель
представляет собой аппарат трёхполюсного исполнения с функционально
зависимыми полюсами со встроенным приводом. Операции включения осуществляются
приводом прямого действия за счет тягового усилия электромагнита включения
(выключателей с электромагнитным приводом) или приводом косвенного
действия за счёт тягового усилия пружины включения (выключателей с пружинным
приводом). Отключение выключателя (в том числе автоматическое отключение
при токах короткого замыкания или перегрузках) осуществляется за счет
энергии, запасенной пружиной отключения выключателя при включении.
Гашение дуги в выключателе осуществляется вакуумными дугогасительными
камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов,
создающих собственное продольное (аксиальное) магнитное поле с диффузионной
формой горения дуги, распадается и гасится при переходе тока через ноль.
Благодаря высокой электрической прочности вакуумного промежутка в течение
долей секунды между контактами восстанавливается напряжение.
Выключатель состоит из трех полюсов, закрепленных на корпусе привода
выключателя. Каждый полюс содержит вакуумную дугогасительную камеру,
механизм дополнительного поджатия контактов КДВ и токовыводы.
1) Пружинный привод состоит из электромагнита взвода пружины,
пружины включения, электромагнита включения, блока механических защёлок,
демпфирующего гидравлического устройства, электромагнита отключения
и аварийных расцепителей. Электрическая схема блока питания и управления
выключателем собрана на панели, закреплённой в корпусе привода.
2) Электромагнитный привод состоит из электромагнита включения,
блока механических защёлок, демпфирующего гидравлического устройства,
электромагнита отключения и аварийных расцепителей. Электрическая схема
блока питания и управления выключателем собрана на панели, закреплённой
в корпусе выключателя.
Включение выключателя
В
исходном положении контакты камеры дугогасительной вакуумной разомкнуты,
выключатель удерживается отключающей пружиной в отключенном положении.
1) Оперативное включение выключателя с пружинным приводом производится
нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит,
при этом пружина включения, предварительно взведённая электромагнитом
заводки или вручную, поворачивает вал привода. Рычаги, связанные с валом
тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия
контактов КДВ. Одновременно при повороте вала производится взвод отключающей
пружины, переключение блок–контактов узла контактного и постановка на
механическую защелку. Происходит включение выключателя. После включения
выключателя автоматически подается команда на электромагнит взвода пружины
включения.
Для ручного влючения выключателя с пружинным приводом необходимо предварительно
рычагом взвести включающую пружину. После чего производится как оперативное,
так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».
2) Оперативное включение выключателя с электромагнитным приводом производится
подачей напряжения на электромагнит, якорь электромагнита втягивается
и поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами,
замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно
при повороте вала производится взвод отключающей пружины, переключение
блок контактов узла контактного и постановка на механическую защёлку.
Происходит включение выключателя.
Ручное неоперативное включение выключателя с электромагнитным приводом
осуществляется поворотом вала рычагом.
Ручное включение выключателя с электромагнитным приводом под нагрузку
запрещается!
Отключение выключателя
При
подаче сигнала на электромагнит отключения или аварийного сигнала на
один из расцепителей максимального тока, или на расцепитель минимального
напряжения, или на расцепитель от независимого источника тока тяги электромагнитов
воздействуют на защелку. Блок защелок освобождает вал привода. За счет
энергии, запасенной пружинами поджатия контактов КДВ блоков дугогасительных
и отключающей пружины, вал привода выключателя возвращается в исходное
положение. Происходит отключение выключателя. Механизм привода подготовлен
к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется
красной кнопкой «ОТКЛ», расположенной на панели выключателя.
