Выключатели предназначены для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50Гц с напряжением 10(6) кВ с изолированной или компенсированной нейтралью.
Условия эксплуатации
1) выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
2) выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 55 град. С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С;
5) относительная влажность воздуха при температуре +25 град.С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки – в условиях выпадения росы.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 1600 (630, 1000, 1250)* |
| Номинальный ток отключения, кА | 20 |
| Сквозной ток
короткого замыкания: - ток электродинамической стойкости, кА; - ток термической стойкости, кА; - время протекания тока термической стойкости, с |
51 20 3 |
| Собственное время включения, мс, не более | 100 |
| Собственное время отключения, мс, не более | 40 |
| Токи потребления
электромагнита включения: - при номинальном напряжении 220 В переменного и постоянного тока, А; - при номинальном напряжении 110 В постоянного тока, А |
40 80 |
| Расцепитель минимального напряжения: | |
| - номинальное напряжение; | не более 100 В переменного тока |
| - напряжение срабатывания; | от 0,35 до 0,5 номинального тока |
| - напряжение возврата; | не более 0,85 номинального тока |
| - выдержку времени срабатывания при полном снятии напряжения (в зависимости от величины подключенной емкостной батареи, входящей в состав выключателя); | 0,5 с или 1 с или 2 с или 3 с или 4 с |
| - отклонение времени срабатывания относительно среднего значения при полном снятии напряжения, с, не более; | ± 0,3 с |
| - потребление мощности при подтянутом якоре и при номинальном напряжении, ВА, не более | 30 |
| Расцепитель
с питанием от независимого источника: - номинальное напряжение питания постоянного тока; - диапазон отклонений номинального напряжения; - ток потребления при номинальном напряжении |
220 В; 154 - 242 В; не более 0,5 А |
| Масса
выключателей должна быть не более: - сиационарного исполнения, кг; - выкатного исполнения, кг |
120 200 |
| Переменные
технические данные и внешний вид исполнений |
|
*Допускается использование выключателей с номинальным током 1000А на номинальный ток 630А и 1600А на номинальный ток 1250А.
Требования к надежности
1) ресурс по механической
стойкости – 50000 циклов В–tn–О;
2) ресурс по коммутационной стойкости при нагрузочных токах –50000 циклов
В–tn–O, где tn– произвольная пауза;
3) ресурс по коммутационной стойкости при номинальном токе отключения
– 100 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 15 лет;
5) срок службы до списания – 30 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан
ресурс по коммутационной или механической стойкости.
Устройство и работа выключателя
Выключатель
представляет собой аппарат прямого действия. Операции включения выключателя
осуществляются электромагнитным приводом прямого действия за счет тягового
усилия электромагнита включения. Отключение выключателя (в том числе автоматическое
отключение при токах короткого замыкания или перегрузках) осуществляется
за счет энергии, запасенной пружинами выключателя при включении.
Гашение дуги в выключателе осуществляется вакуумными дугогасительными
камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов,
направляется в стороны от центра, вращается по поверхности контактов,
распадается и гасится при переходе тока через ноль. Благодаря высокой
электрической прочности вакуумного промежутка в течение долей микросекунд
между контактами восстанавливается напряжение.
Выключатель состоит из трех дугогасительных полюсов, закрепленных через
опорные изоляторы на корпусе привода. Каждый полюс содержит вакуумную
дугогасительную камеру (КДВ), механизм дополнительного пожатия контактов
КДВ и токовыводы.
Электромагнитный привод состоит из электромагнита включения, блока механических
защелок, демпфирующего гидравлического устройства, электромагнита отключения
и аварийных расцепителей. Электрическая схема блока питания и управления
выключателем собрана на панели, закрепленной в корпусе привода.

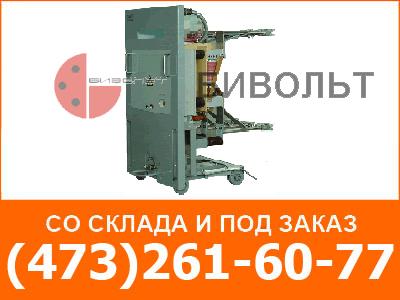

Между полюсами выключателя установлены изоляционные перегородки. В выключателях
выкатного исполнения (рис.1 - 5) привод установлен на тележку, имеющую
механизм блокировки, связанный с выключателем.
Включение выключателя
В
исходном положении контакты камеры дугогасительной вакуумной разомкнуты,
выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение производится подачей напряжения на электромагнит,
якорь электромагнита втягивается и через блок защелок поворачивает вал
привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты
КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте
вала производится взвод отключающей пружины, переключение блок–контактов
узла контактного и постановка на механическую защелку. Происходит включение
выключателя.
Ручное неоперативное включение осуществляется поворотом вала привода вниз
трубой, которая надевается на рычаг привода.
Для ручного включения выключателя съемную крышку, необходимо снять.
Ручное включение выключателя под нагрузку запрещается!
Отключение выключателя
При
подаче сигнала на электромагнит отключения или на один из расцепителей
максимального тока, или на расцепитель минимального напряжения, или на
расцепитель от независимого источника тока тяги электромагнитов воздействуют
на блок защелок. Блок защелок освобождает вал привода. За счет энергии,
запасенной пружинами поджатия контактов КДВ блоков дугогасительных и отключающей
пружины, вал привода выключателя возвращается в исходное положение. Происходит
отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется
красной кнопкой, расположенной на панели выключателя.
