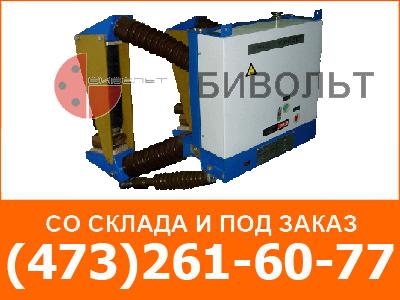

ВБ-35-16/1600 У3 - Трёхполюсный
Выключатель вакуумный с электромагнитным и пружинным приводами стационарного исполнения с номинальным напряжением 35 кВ, частотой 50 Гц с нормальной изоляцией, внутренней установки предназначены для тяговых подстанций электрифицированных железных дорог, постов секционирования и пунктов параллельного соединения контактной сети.
ВБД-27,5-25/1600 У3.1 - Двухполюсный
Выключатель вакуумный с электромагнитным и пружинным приводами стационарного исполнения с номинальным напряжением 27,5 кВ, частотой 50 Гц с нормальной изоляцией, внутренней установки предназначены для тяговых подстанций электрифицированных железных дорог, постов секционирования и пунктов параллельного соединения контактной сети.
Условия эксплуатации
1) выключатель предназначен для работы в районах умеренного (У) климата, категории размещения 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
2) высота над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50 град.С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 45 град.С.
| Номинальное напряжение, кВ | 35 (27.5) |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 1600 |
| Номинальный ток отключения, кА | 16 |
| Cквозной ток короткого замыкания: - ток электродинамической стойкости, кА - ток термической стойкости, кА - время протекания тока термической стойкости, с |
41 16 3 |
| Собственное время включения выключателей не более, с | 0,08 |
| Собственное время отключения выключателей не более, с | 0,03 |
Номинальное напряжение цепи питания привода, В |
110, 220 220 |
| Электромагнитный привод: Ток потребления электромагнита при напряжении 110;220/220 В, А - включения; - отключения; |
|
| Пружинный привод: Ток потребления электромагнита при напряжении 110;220/220 В, А - включения; - отключения; - взвода пружины включения |
1,3; 0,7 / 0,7 1,3; 0,7 / 0,7 12; 6 / 6 |
| Масса, кг, не более | 150 |
Требования к надежности
1)
ресурс по механической стойкости не менее 30 000 циклов В–tn–О, где tn
–произвольная пауза;
2) ресурс по коммутационной стойкости при номинальном токе 1600 А – не
менее 30 000 циклов В–tn–О;
3) ресурс по коммутационной стойкости при номинальном токе отключения
– не менее 100 операций О; из них 30 циклов В-О;
4) срок службы до списания – 30 лет;
5) срок гарантии со дня ввода в эксплуатацию – 5 лет.
Устройство и работа выключателя
Выключатель представляет
собой коммутационный аппарат с электромагнитным приводом зависимого (прямого)
действия или с пружинным приводом независимого (косвенного) действия.
Гашение электрической дуги в выключателе осуществляется вакуумными дугогасительными
камерами КДВ4-35-16/1250 УХЛ2.1 ДКВБ.686485.003ТУ. Электрическая дуга,
благодаря специальной форме контактов КДВ, создающих собственное продольное
(аксиальное) магнитное поле с диффузионной формой горения дуги, распадается
и гасится при переходе тока через ноль. Благодаря высокой электрической
прочности вакуумного промежутка в течение долей секунды между контактами
восстанавливается напряжение.
Выключатель состоит из двух или трех полюсов (блоков дугогасительных )
и корпуса привода. Полюса крепятся к корпусу с помощью опорных изоляторов
и кронштейнов. В корпусе размещены привод (пружинный или электромагнитный),
отключающая пружина, демпфер, электромагнит отключения, узел механической
блокировки. Для выключателя с пружинным приводом имеется механизм блокировки
от повторного включения.
Включение выключателя
В исходном положении
контакты камер дугогасительных вакуумных разомкнуты и удерживаются в этом
положении отключающей пружиной.
Оперативное включение выключателя с пружинным приводом производится предварительно
заведенной включающей пружиной при подаче напряжения питания на включающий
электромагнит. Якорь электромагнита втягивается и через стержень поворачивает
рычаг освобождая защелку, при этом пружина включения, предварительно заведённая
электромагнитом заводки или вручную, поворачивает вал привода. Рычаги,
связанные с валом тяговыми изоляторами и механизмами поджатия полюсов
, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Вал фиксируется
во включенном состоянии механической защелкой. Одновременно при повороте
вала производится завод отключающей пружины, переключение блок контактов
узла контактного и постановка на механическую защёлку. Происходит включение
выключателя
Для ручного включения выключателя с пружинным приводом необходимо предварительно
рычагом завести включающую пружину. После чего производится как оперативное,
так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».
Оперативное включение выключателя с электромагнитным приводом производится
подачей напряжения на электромагнит, якорь электромагнита втягивается
и поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами,
замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно
при повороте вала производится завод отключающей пружины, переключение
блок-контактов узла контактного и постановка на механическую защёлку.
Происходит включение выключателя.
Ручное неоперативное включение выключателя с электромагнитным приводом
осуществляется рычагом из комплекта поставки.
Отключение выключателя
При подаче сигнала на электромагнит отключения тяги электромагнитов воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружиной поджатия контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
