Двигатель асинхронный трехфазный с фазным ротором обдуваемый взрывозащищенный ВАО4К применяется для работы в качестве привода механизмов, требующих плавного пуска: подъемных машин, ленточных конвейеров, шахтных лебедок, а также при комплектации двухдвигательных приводов. Электродвигатель ВАО4К допускает правое и левое направления вращения. Изменение направления вращения возможно только из состояния покоя.
ВАО - взрывозащищённый асинхронный обдуваемый; 4 – номер серии; К – с контактными кольцами (фазным ротором); 450,560 – габаритный размер (высота оси вращения, мм); S, L, M, LA, LB – условная длина станины; 6/8 – число полюсов; У2, У2, Т2, Т5 – виды климатического исполнения.
Режим работы продолжительный - S1 от сети частотой 50 Гц. Для электродвигателей ВАО4К-450L8 возможен режим работы S8. Исполнение по взрывозащите ВАО4К-450 - PB-3B; PBExdI. Исполнение по взрывозащите ВАО4К-560 - PB-4B; PBExdI. Климатическое исполнение - У2; У5; Т2; Т5. Конструктивное исполнение по способу монтажа: IM 1001. Степень защиты корпуса и коробки выводов IP 54. Степень защиты кожуха наружного вентилятора IP 20. Способ охлаждения ВАО4К-450 - ICA 0141. Способ охлаждения ВАО4К-560 - ICA 0151. Изоляционные материалы обмотки статора класса нагревостойкости - F.

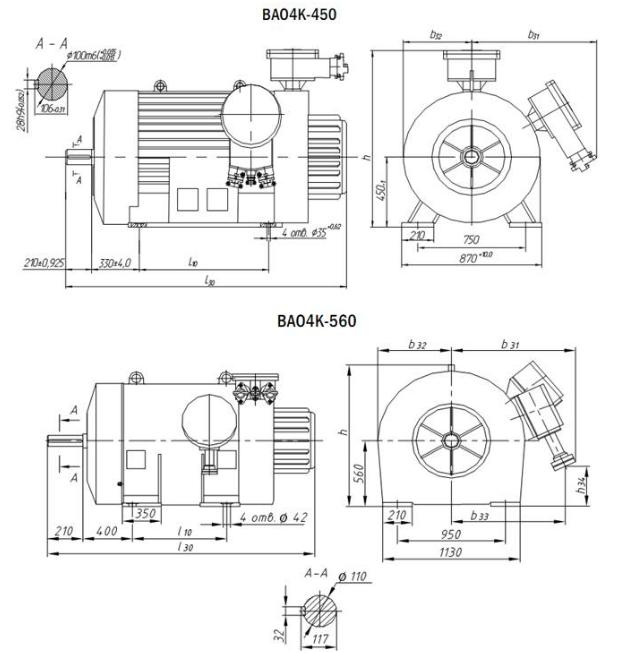

Типоразмер |
l10 |
l30 |
b31 |
b32 |
h |
Масса, кг |
ВАО4К-450S-6 |
630 |
1980+15,0 |
800+8,0 |
424+4,0 |
1135+10,5 |
3450 |
ВАО4К-450L-8 |
800 |
2325+17,5 |
800+8,0 |
424+4,0 |
1135+10,5 |
3800 |
ВАО4К-560S-6 |
710 |
1970+15,0 |
840+9,0 |
560+4,5 |
1240+10,5 |
3700 |
ВАО4К-560M-6 |
800 |
2020+17,5 |
840+9,0 |
560+4,5 |
1240+10,5 |
3900 |
ВАО4К-560LA-6 |
900 |
2130+17,5 |
880+9,0 |
605+4,5 |
1240+10,5 |
4600 |
ВАО4К-560LB-6 |
1000 |
2260+17,5 |
920+9,0 |
650+4,5 |
1320+12,5 |
5900 |
Типоразмер |
Режим работы |
Мощность, кВт |
Напряжение, В статора/ротора |
Частота вращения об/мин |
КПД,% |
Cos ? |
Ток статора, А |
Ток ротора, А |
Кратность масс. Момента |
ВАО4К-450S6 |
S1 |
250 |
380(660)/498 |
1000 |
94,91 |
0,89 |
477/275 |
335 |
2,3 |
ВАО4К-450L8 |
280 |
380(660)/637 |
750 |
95,1 |
0,85 |
554/319 |
304 |
2,3 |
|
ВАО4К-450L8 |
S8 |
250 |
380(660)/640 |
0,84 |
488/281 |
268 |
2,5 |
||
ВАО4К-560S6 |
S1 |
250 |
6000/489 |
1000 |
93,6 |
0,86 |
29 |
305 |
2,8 |
ВАО4К-560M6 |
315 |
6000/571 |
94,2 |
36 |
328 |
2,8 |
|||
ВАО4К-560 LA6 |
400 |
6000/686 |
94,8 |
0,87 |
45 |
345 |
2,8 |
||
ВАО4К-560 LB6 |
500 |
6000/860 |
95,3 |
56 |
343 |
2,8 |
