Трансформаторы специальные трёхфазные ТСВ, ТСЗВ

Трансформаторы специальные трехфазные ТСВ, ТСЗВ, ТСП предназначены для питания:

ТСВ и ТСЗВ - тиристорных возбудительных устройств синхронных машин;

ТСП – тиристорных преобразователей.

Трансформаторы являются комплектующими изделиями.

Структура условного обозначения типоисполнения трансформатора
Т-ХХ-Х-ХХХ/Х,Х-Х3

Т – трехфазный
ХХ – условное обозначение вида охлаждения:
С – естественное воздушное при открытом исполнении;
СЗ – естественное воздушное при защищенном исполнении.
Х –условное обозначение назначения:
В – для возбудителей синхронных машин;
П – для преобразователей.
ХХХ – типовая мощность в кВА
Х, Х – класс напряжения сетевой обмотки в кВ:
0,5 - для напряжения до 500 В включительно;
0,7-  для  напряжения  свыше 500 до 690 В включительно.
Х3 – вид климатического исполнения.

Обозначение трансформаторов при заказе и в других документах должно состоять из: наименования, условного обозначения типоисполнения трансформатора, величины номинальной мощности в кВА, напряжения сетевой обмотки в В, частоты сети в Гц, схемы и группы соединения обмоток, обозначения технических условий.

Пример записи обозначения трансформатора при заказе и в документации другого изделия:
«Трансформатор ТСЗВ-100/0,5 У3 104,4 кВА, 380 В, 50 Гц, U/U_н-0  ТУ MD 29.18.00213012.065–2000»

Условия эксплуатации

Режим работы продолжительный от сети переменного тока с номинальными напряжениями 380,  400,  415,  440,  660 В и  частотой 50 или 60 Гц.

Трансформаторы изготовляются в климатических исполнениях У и Т категории размещения 3 по ГОСТ 15150.

Окружающая среда должна быть невзрывоопасной, не содержать агрессивных паров, газов и токопроводящей пыли в концентрациях, разрушающих металлы и изоляцию, и снижающих параметры трансформаторов в недопустимых пределах.

В части воздействия механических факторов внешней среды трансформаторы соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1.

Конструктивное исполнение

Трансформаторы состоят из следующих основных частей: магнитопровода, обмоток, отводов, кожуха (только для ТСЗВ).

Магнитопровод трансформатора стержневого типа набран из пластин холоднокатанной высококремнистой стали толщиною 0,35 мм с изоляционным покрытием.

Обмотки выполнены в виде многослойных цилиндрических катушек с осевыми вентиляционными каналами и изготовлены из медных прямоугольных изолированных проводов.

Класс нагревостойкости изоляции трансформатора   не   ниже  В  по ГОСТ 8865.

По способу защиты от поражения электрическим током трансформаторы соответствуют классу 01.

Степень защиты трансформаторов типа ТСВ и ТСП – 1Р00 по ГОСТ 14254.

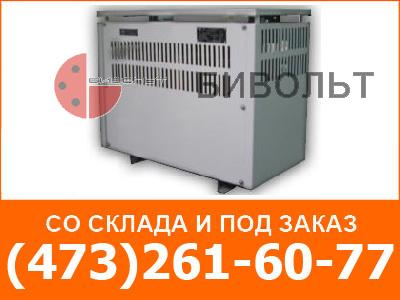

Трансформаторы типа ТСЗВ имеют бескаркасный навесной защитный кожух, состоящий из лицевых панелей, боковых и задних стенок и крышки, обеспечивающий степень защиты 1Р10, степень защиты со стороны пола – 1Р00 по ГОСТ 14254.

Способ охлаждения – естественный воздушный.

Основные технические  характеристики

Предельные отклонения основных параметров по ГОСТ 16772.

Трансформаторы ТСВ и ТСЗВ для обеспечения форсировки возбуждения синхронных машин при кратковременном снижении напряжения сети допускают перегрузку

по току кратностью 1,4 от номинального в течение 1мин., цикличность перегрузок – 2 раза в сутки.

Циклические перегрузки для трансформаторов серии ТСП не предусматриваются

Трансформаторы обеспечивают работу при кратковременном, продолжительностью до 1 мин отклонении напряжения на 10% сверх номинального при сохранении номинальных токов.

Средний уровень звука трансформатора не более 65дБА.

Типоразмер трансформатора	Обмотка сетевая			Обмотка вентильная		Ток холостого хода, А	Потери холостого хода, кВт	Потери короткого замыкания, кВт	Напряжение короткого замыкания, %	Условное обозначение схемы и группы соединения обмоток
	Номинальная мощность, кВА	Номинальное напряжение, В	Номинальный ток, А	Номинальное напряжение, В	Номинальный ток, А
ТСВ-16	18,0	380	27,4	100 58	104 180	1,8	0,125	0,55	4,5	U/Uн-0 U/Д-11
		400	26,0
		415	25,0
		440	23,7
	23,0	380	35,0	115 66,5	116 200,7	1,9	0,13	0,76	5,8	U/Uн-0 U/Д-11
		400	33,2
		415	32,1
		440	30,2
ТСВ-25	30,0	380	45,6	160 92,5	108,4 187,5	02,	0,18	0,65	4,2	U/Uн-0 U/Д-11
		400	43,3
		415	41,8
		440	39,4
	32,0	380	48,7	160 92,5	116 187,5			0,8	5,0	U/Uн-0 U/Д-11
		400	46,3
		415	44,5
		440	42
ТСЗВ-40	51,2	380	78,0	160 92,5	185,5 320,5	3,1	0,28	1,05	3,6	U/Uн-0 U/Д-11
		400	74,0
		415	71,3
		440	67,5
		660	45
ТСП-63	50,0	380	76,0	36х2*	401х2*	4,0	0,36	1,5	5,2	U/ДД –11-11
ТСЗВ-63	73,9	380	112,2	230 133	185 320	3,6	0,38	1,27	3,6	U/Uн-0 U/Д -11
		400	107
		415	103
		440	97
		660	64,5
ТСЗВ-100	104,4	380	159	230 133	262 453	5,0	0,55	1,8	3,3	U/Uн-0 U/Д-11
		400	151
		415	145
		440	137
		660	91,5
	112,3	380	170,8	350 202	185 320				3,5	U/Uн-0 U/Д-11
		400	162
		415	157
		440	148
		660	98,5

Типоразмер трансформатора	Обмотка сетевая			Обмотка вентильная			Ток холостого хода, А	Потери холостого хода, кВт	Потери короткого замыкания, кВт	Напряжение короткого замыкания, %	Условное обозначение схемы и группы соединения обмоток
	Номинальная мощность, кВА	Номинальное напряжение, В	Номинальный ток, А	Номинальное напряжение, В	Номинальный ток, А
ТСЗВ-160	158,9	380	241,7	350 202	262 453		5,5	0,67	2,4	3,0	U/Uн-0 U/Д-11
		400	229
		415	221
		440	208
		660	139
	160	380	243,1	570 329	162,1 280				2,29	3,9	U/Uн-0 U/Д-11
	165		251	350	273		5,3	0,6	1,7	7,5	Uн/Uн-0
	171		260	570	173				1,8	8,0
ТСЗВ-250	300	380	456	230	753		6,75	1,02	4,1	4,5	U/Uн-0
		400	433
		415	417

* две обмотки

Примечания:
1. Значения напряжения обмоток линейные.
2. По заказу потребителей трансформаторы могут выполняться на другие напряжения вентильной обмотки в пределах данного отрезка мощности.

Габаритные размеры и масса трансформаторов
